Dell PowerVault ME5024 : Initialisation
Lors du renouvellement de la ferme de serveur, nous avons reçu une baie SAN DELL PowerVault ME5024 avec 7 disques SSD SAS et 16 disques SAS. Voilà les étapes de son initialisation.
Voilà les informations de connexion par défaut :
- IP address source: Manual
- Controller A IP address: 10.0.0.2
- Controller B IP address: 10.0.0.3
- IP subnet mask: 255.255.255.0
- Gateway IP address: 10.0.0.1
On configure son ordinateur sur la place d’IP c’est parti.

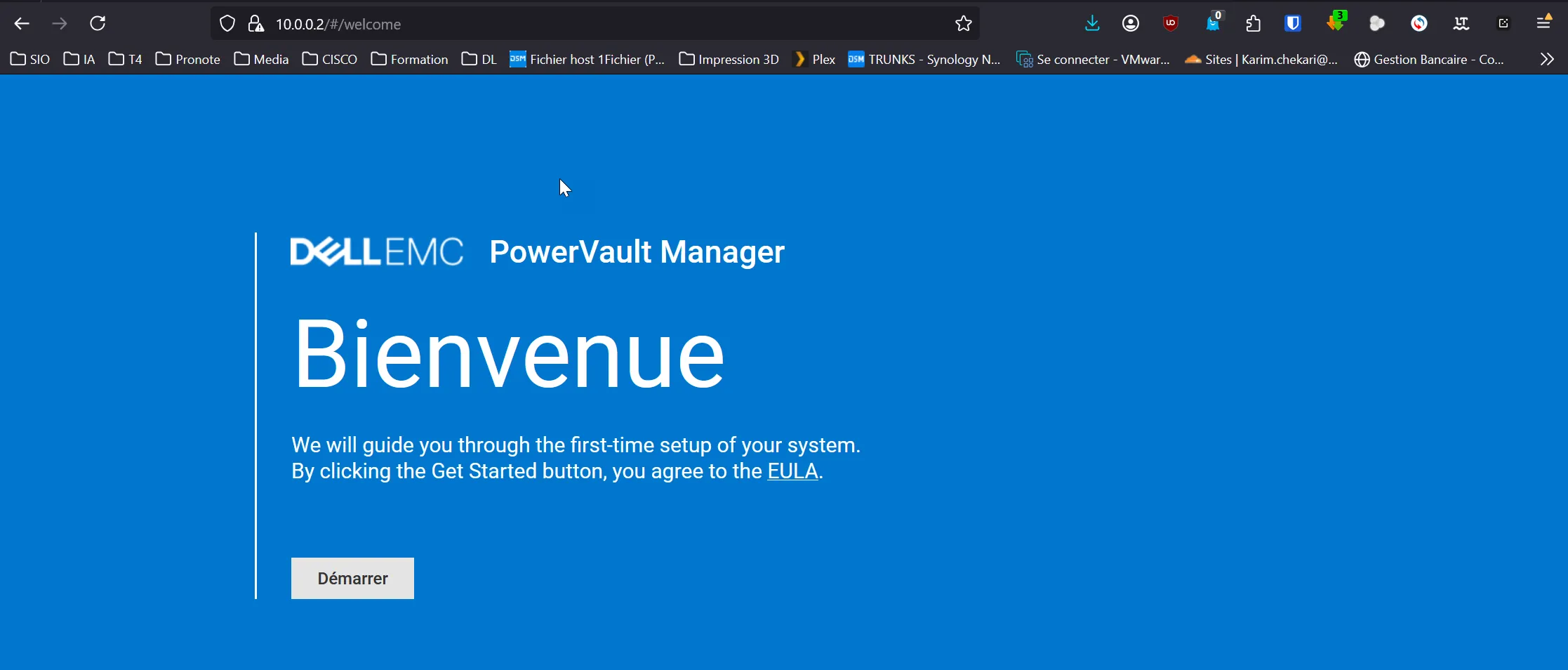

On arrive sur la page de connexion

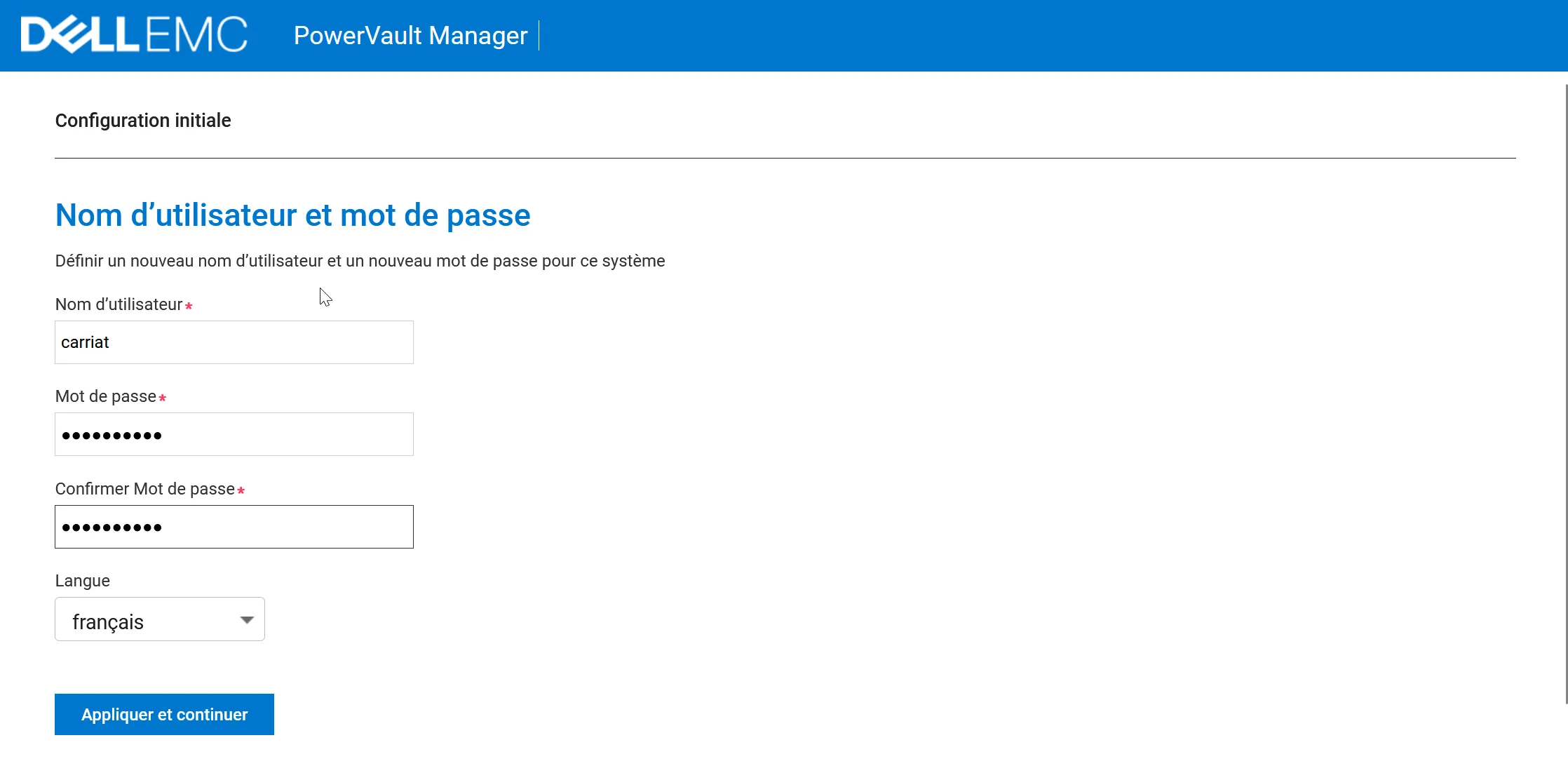

Après avoir cliqué sur Démarrer, il faut créer un utilisateur et son mot de passe.

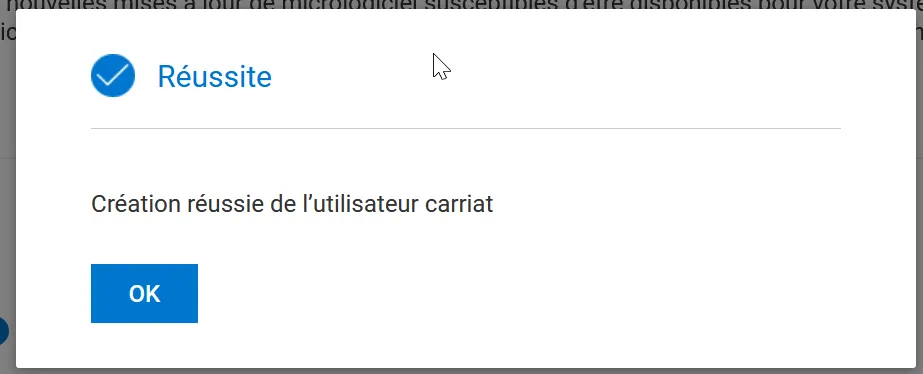

Un pop-up nous prévient que la création est réussie.

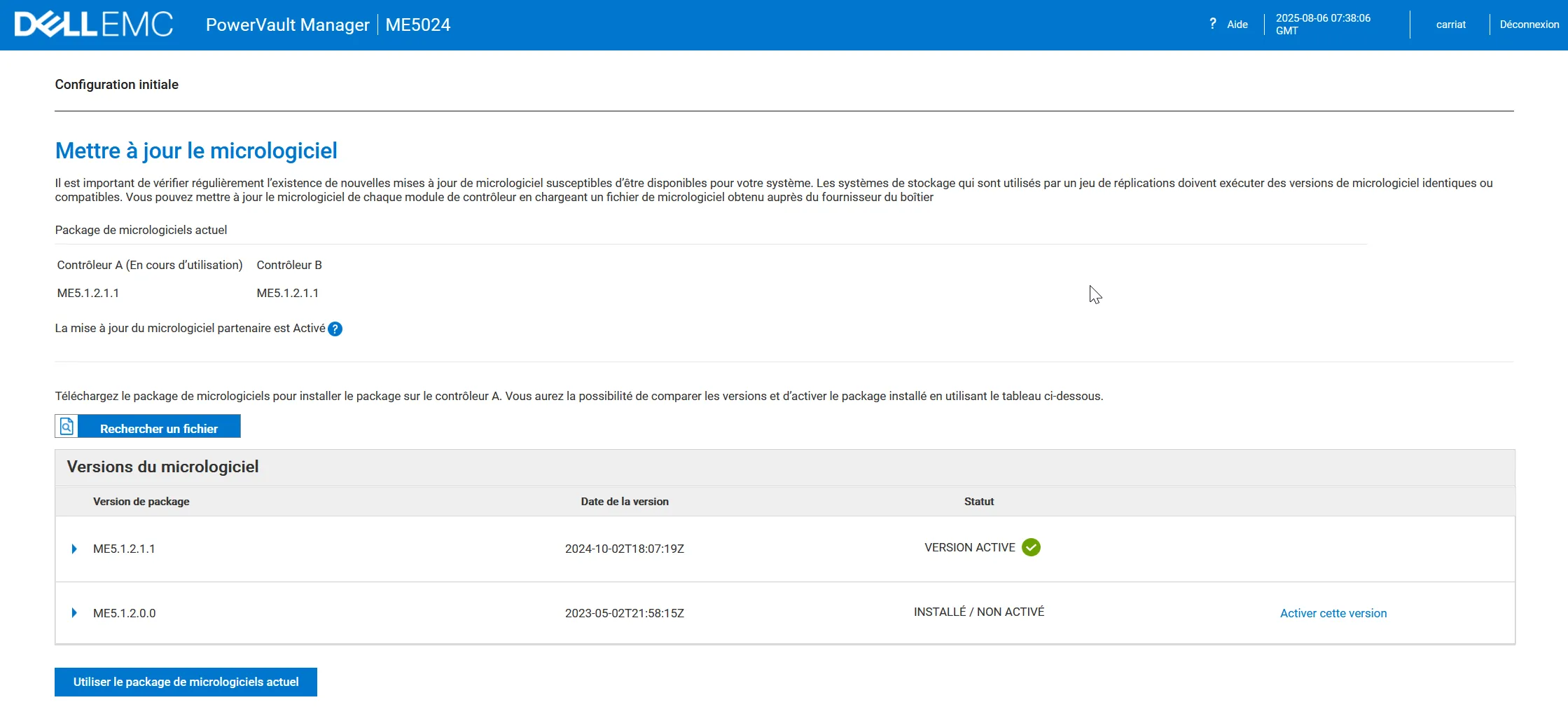

Nous avons le choix du micrologiciel. La baie n’étant pas raccordée à Internet, il n’est pas possible de la mettre à jour dans l’immédiat.

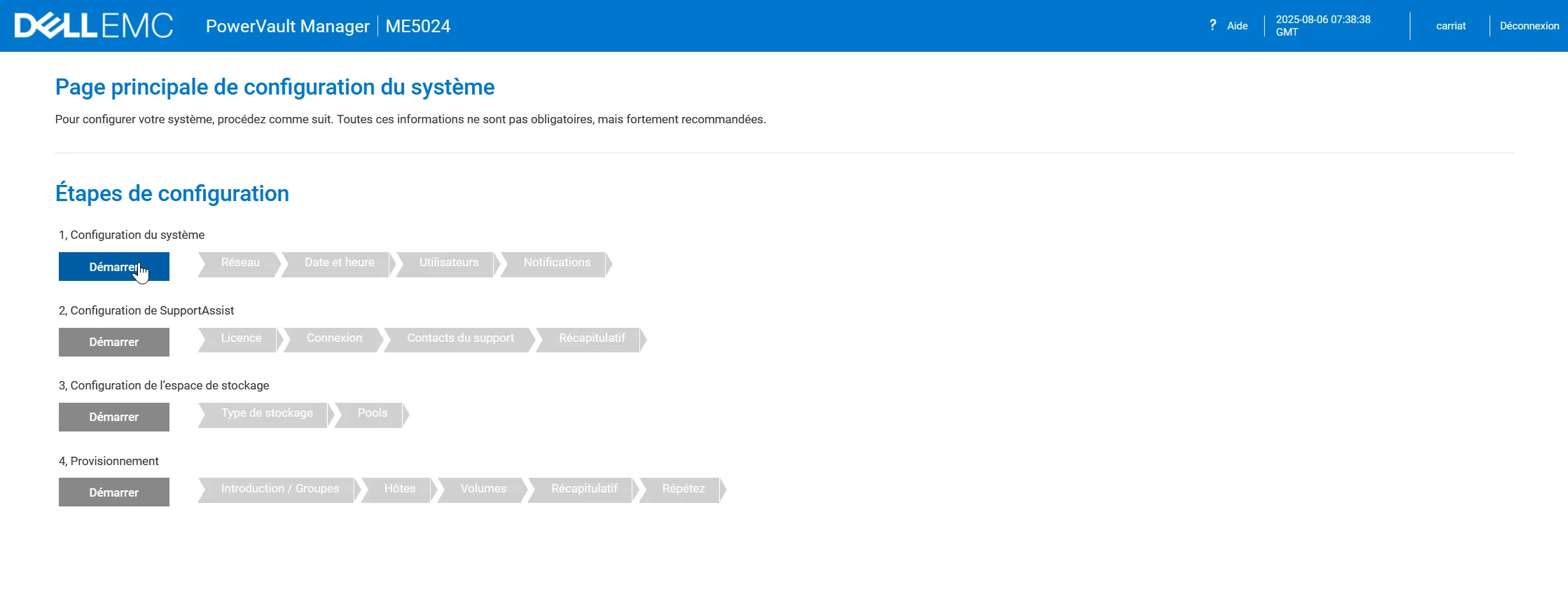

L’assistant d’installation se lance ensuite avec quatre catégories de configuration.
Configuration du système

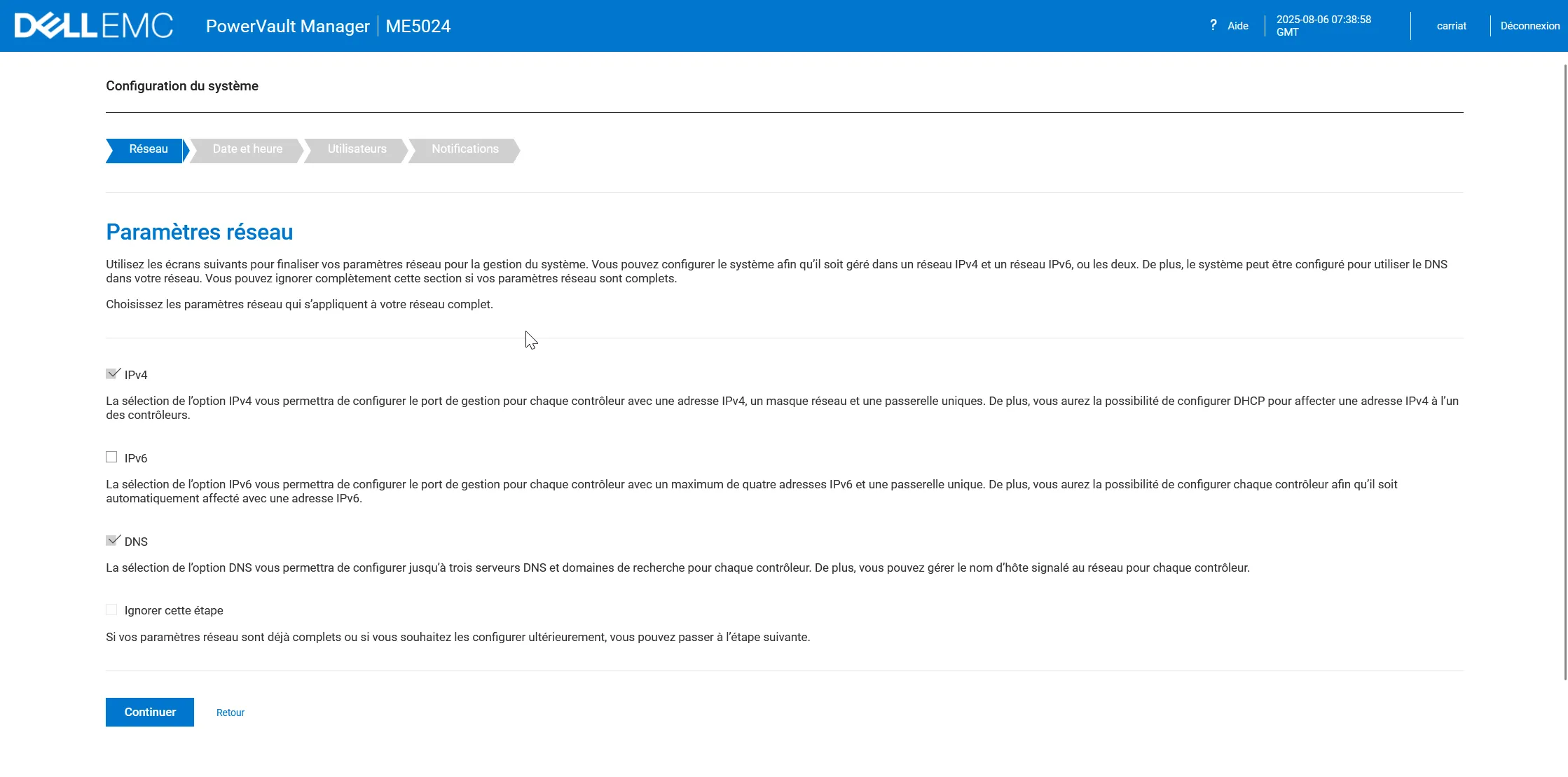

Section intitulée « Configuration du système »On va choisir de configurer l’adresse IPv4 et le DNS.

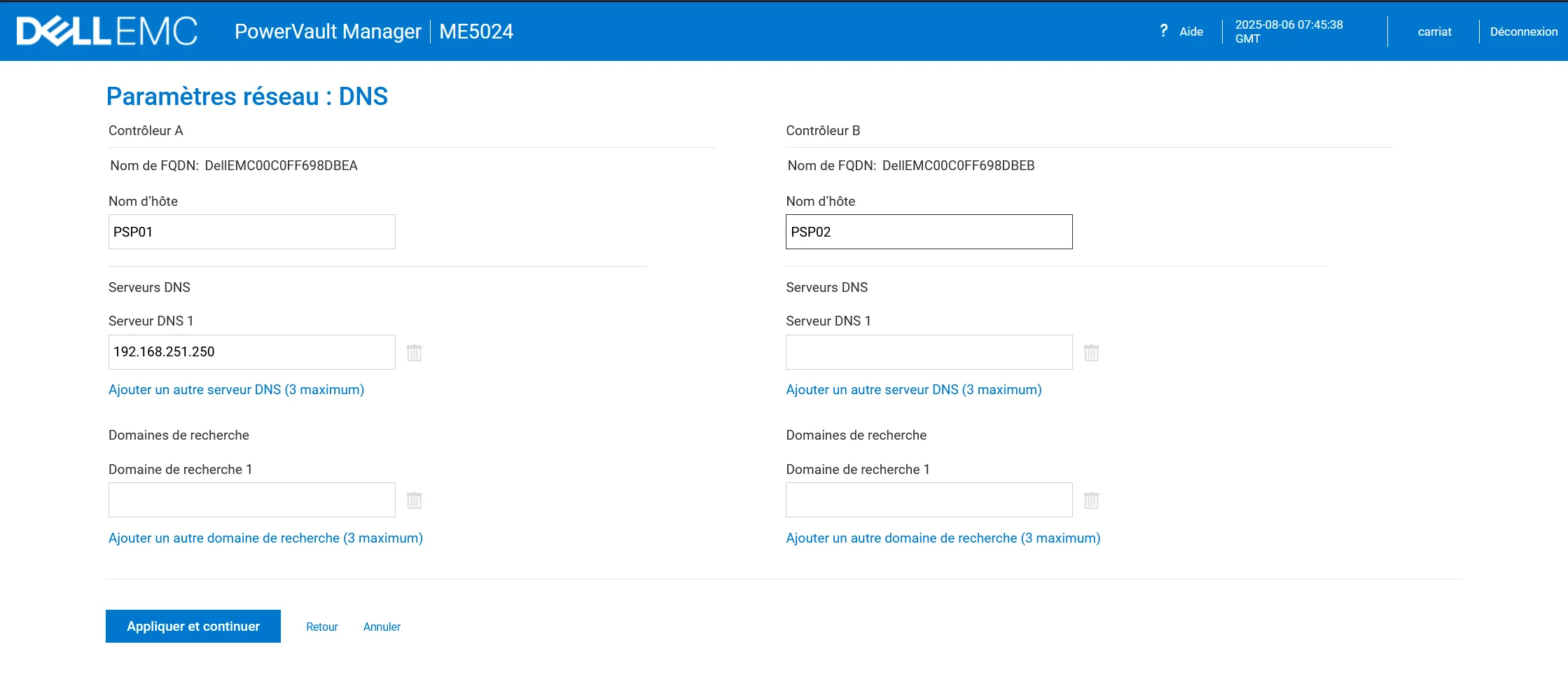

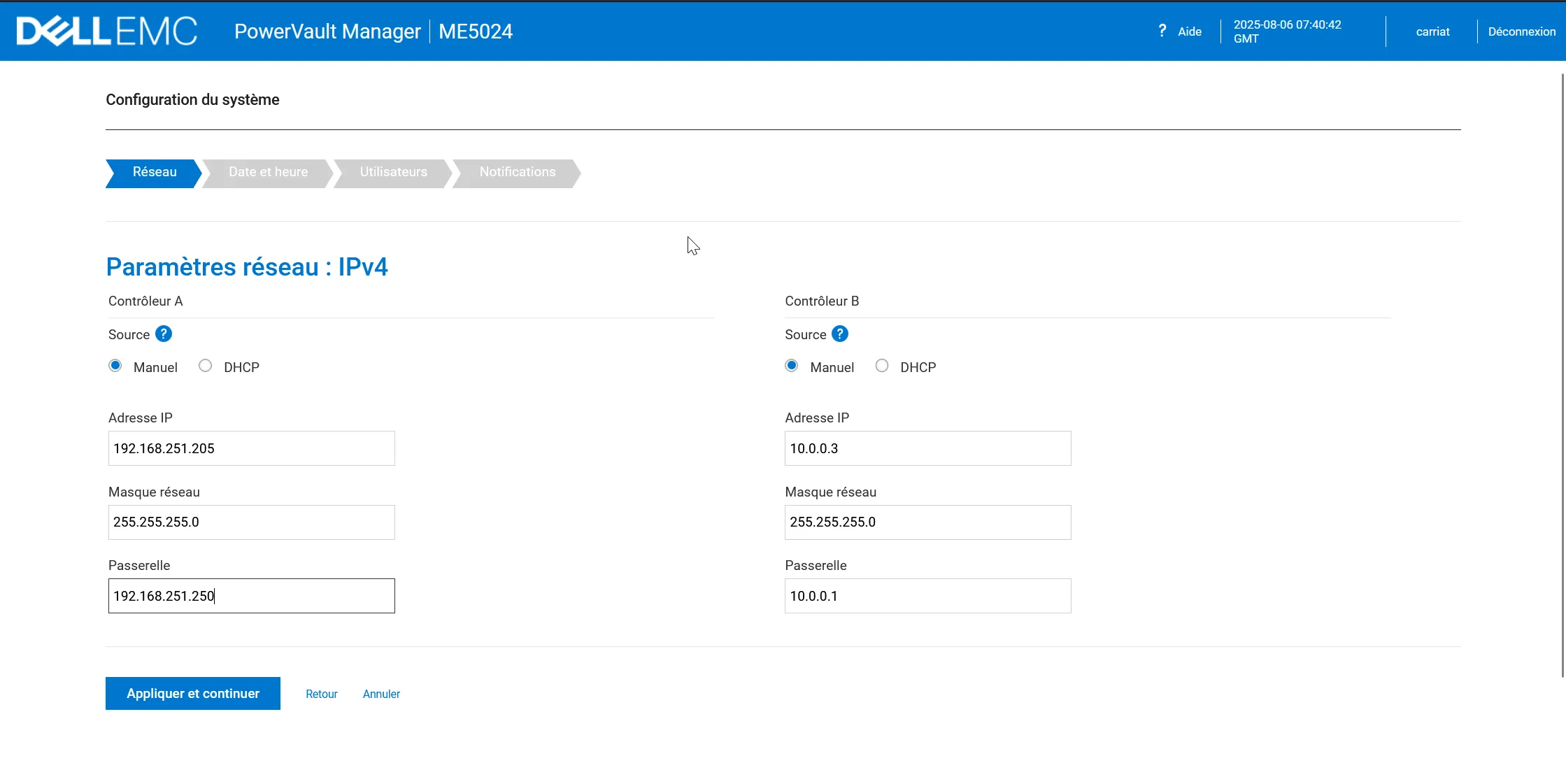

On va ensuite donner un nom à chaque contrôleur puis préciser un serveur DNS.

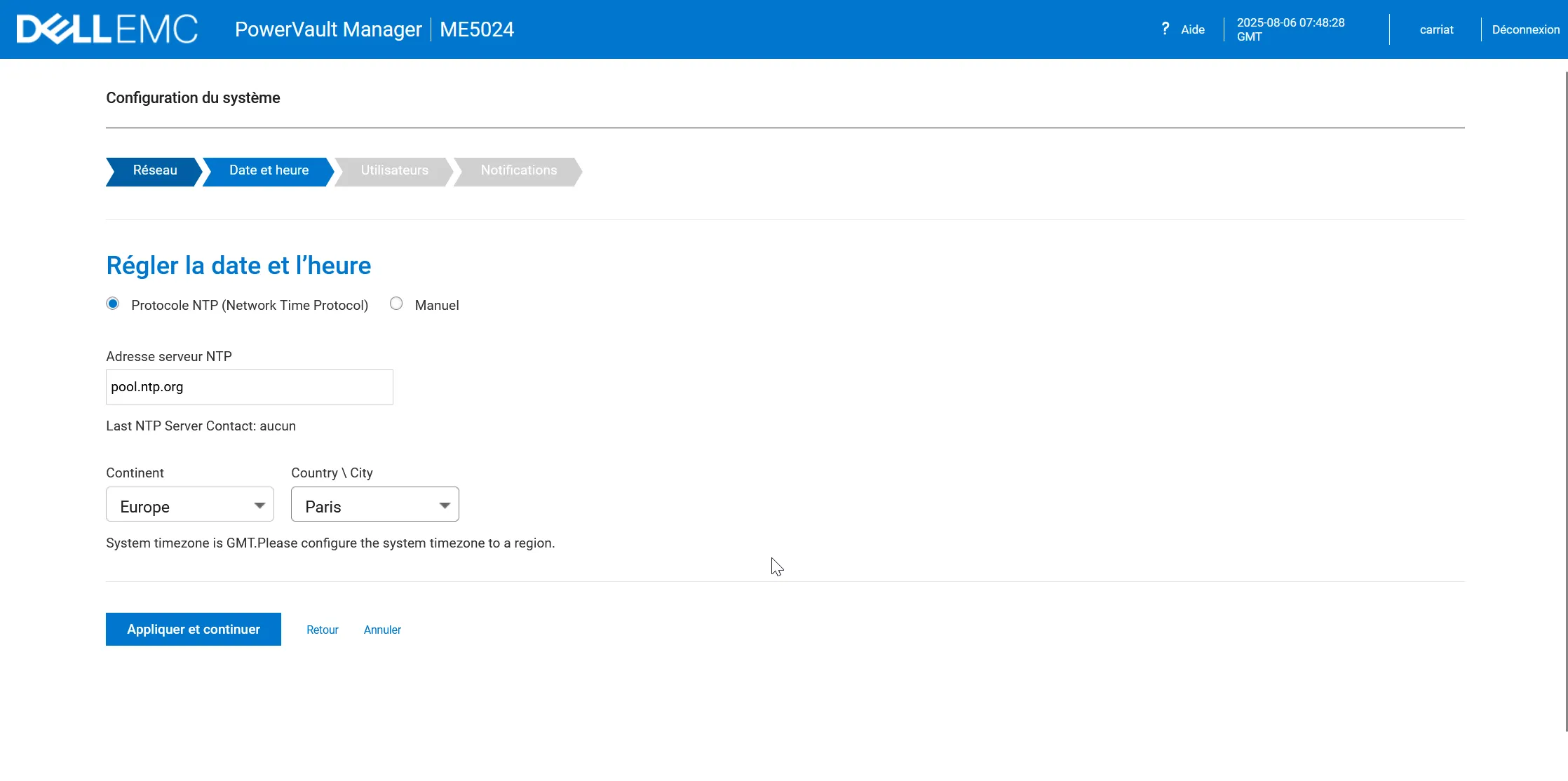

On va ensuite configurer la date et l’heure en utilisant un serveur NTP (si ça ne fonctionne pas, il est possible de mettre une IP).

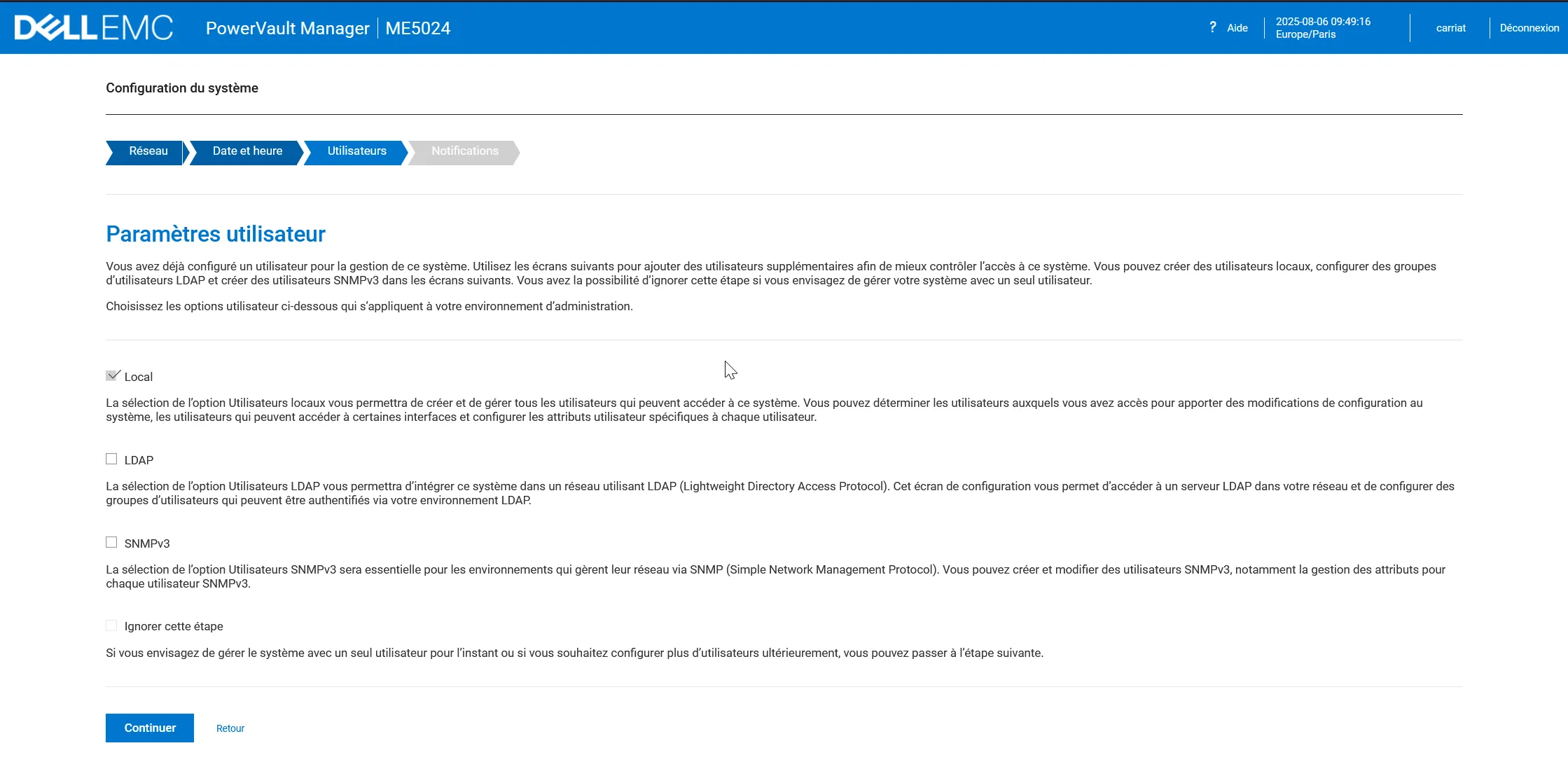

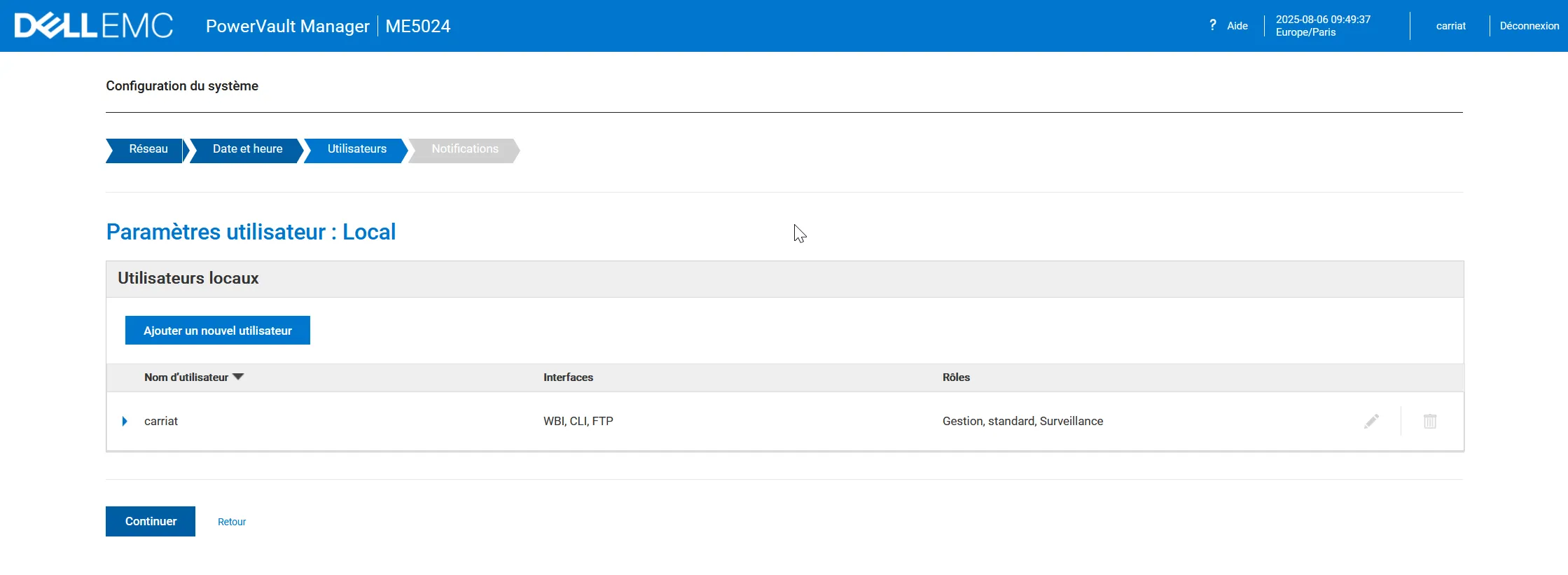

On reste dans un premier temps sur les paramètres utilisateur locaux.
On peut ensuite voir notre utilisateur créé au début de l’installation et il est possible d’en rajouter des autres.

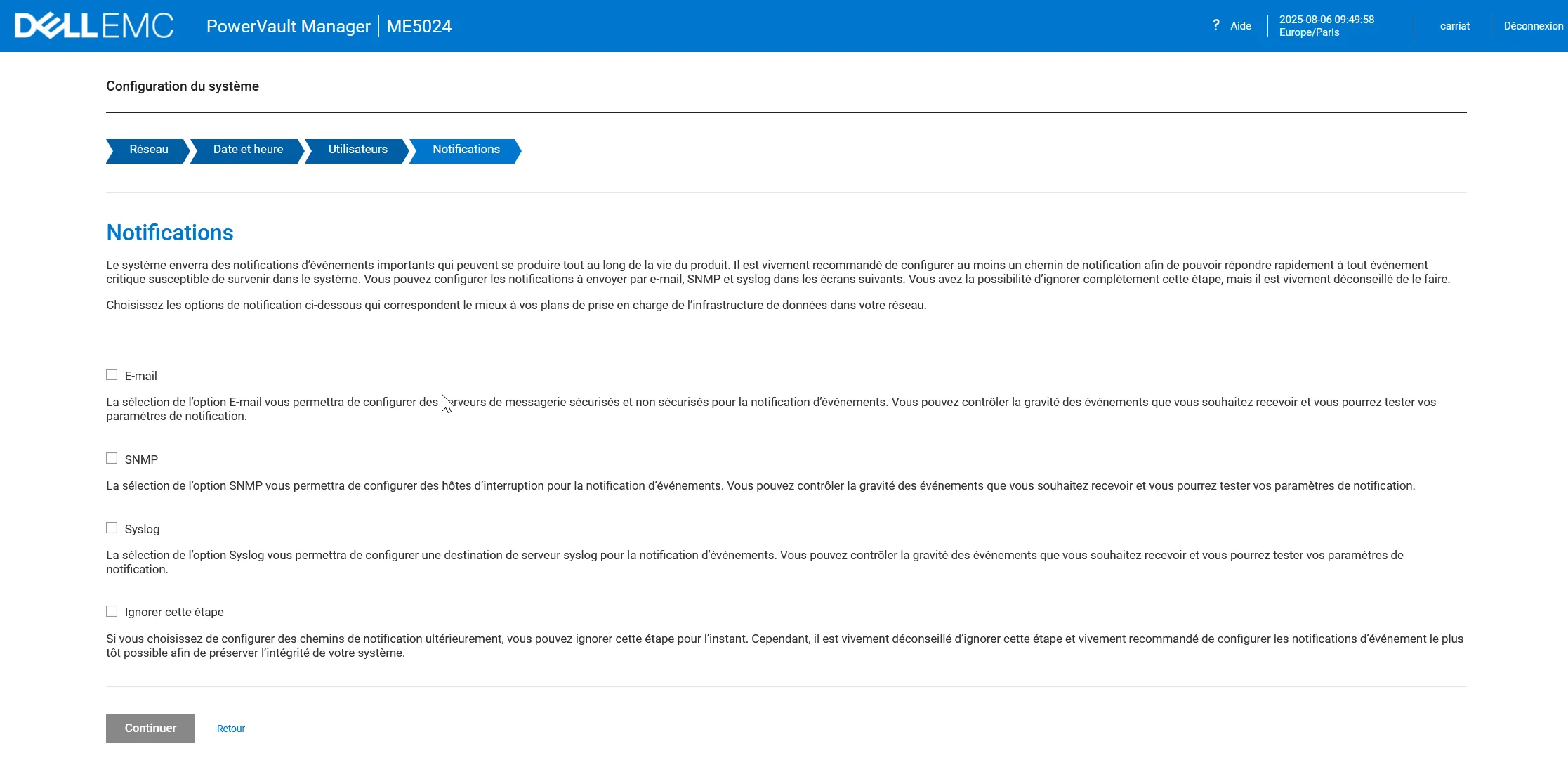

Pour le moment, nous n’allons pas activer le monitoring.
SupportAssist

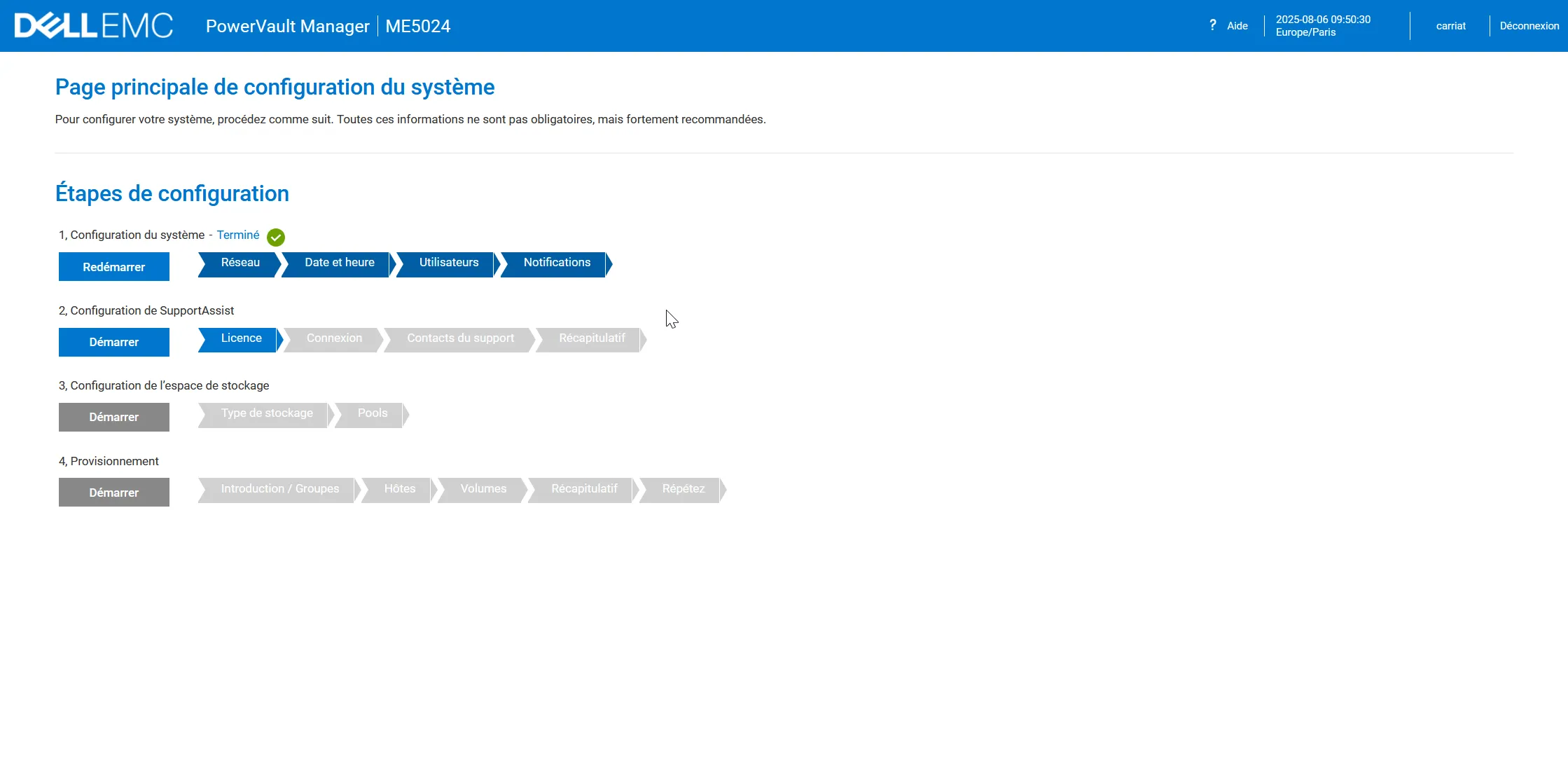

Section intitulée « SupportAssist »Deuxième étape SupportAssist.

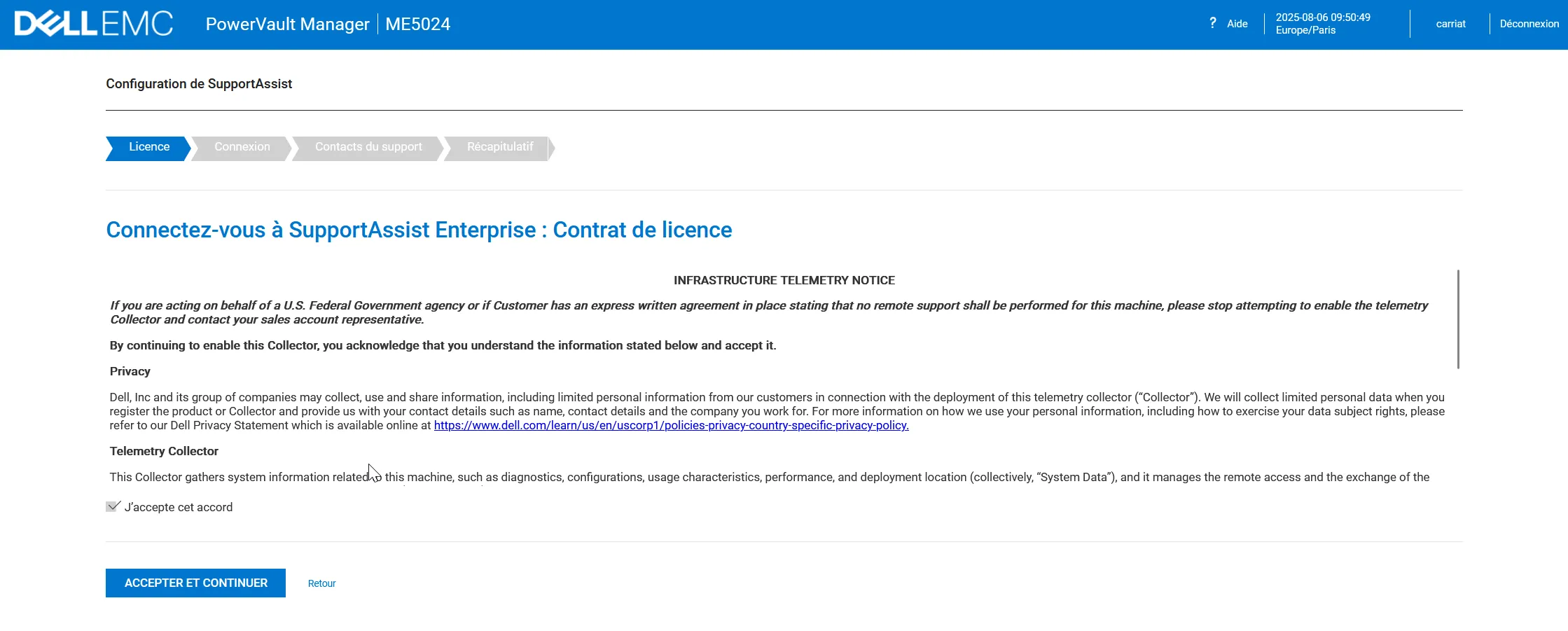

On accepte le contrat de licence

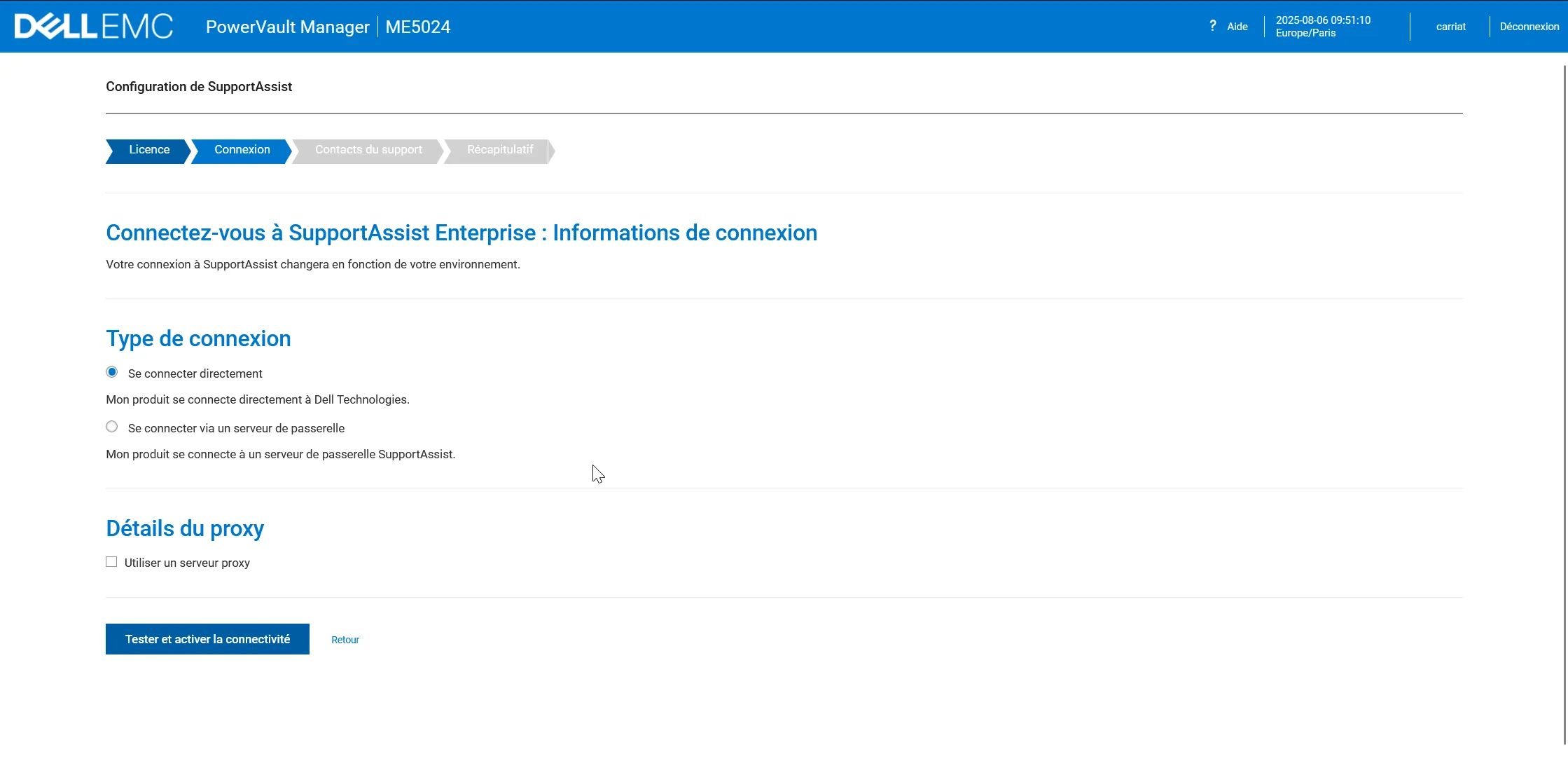

On choisit de se connecter directement à DELL par Internet.

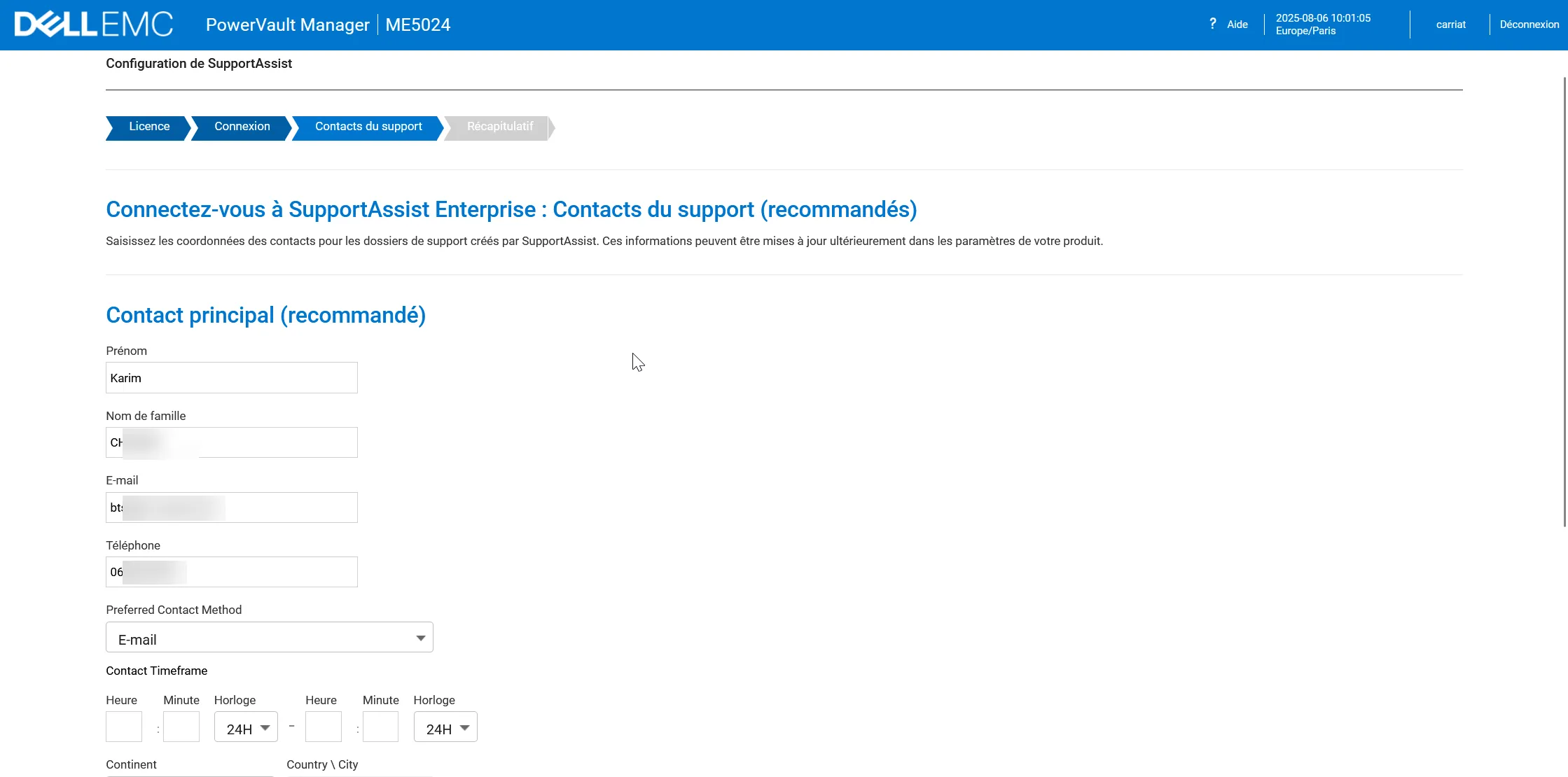

On renseigne ensuite les informations de contact.

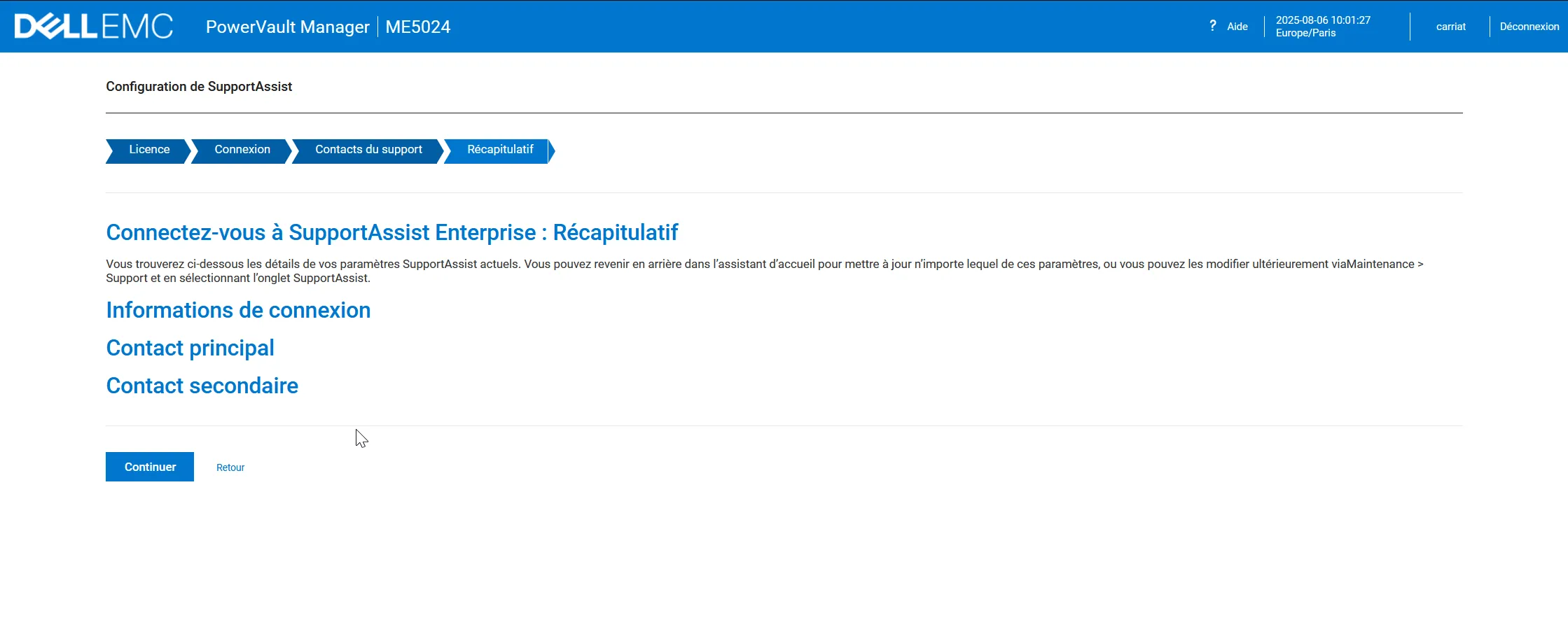

Ensuite, on valide les informations
Configuration du stockage

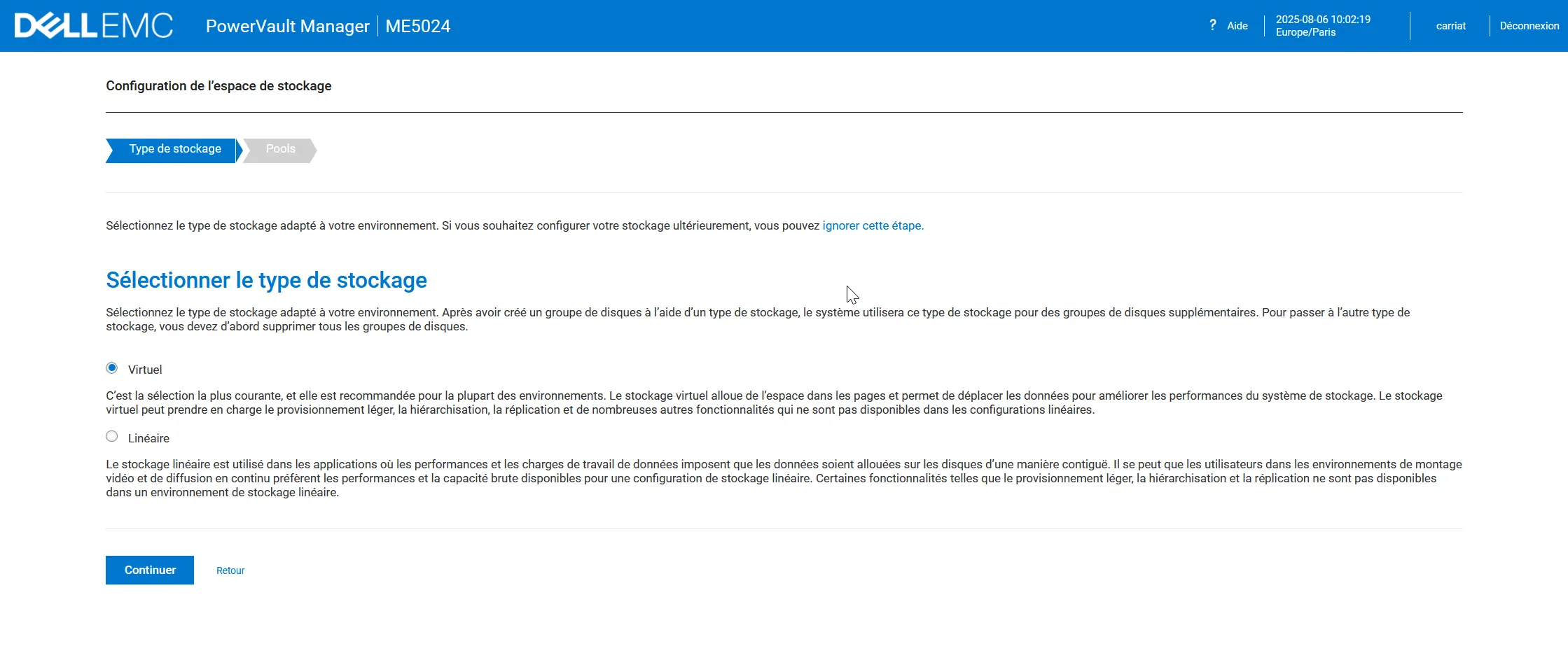

Section intitulée « Configuration du stockage »La volonté est de mettre en place des volumes de stockage mélangeant des disques SSD SAS et SAS. On va choisir un type de disque virtuel afin de pouvoir faire du provisionnement dynamique.

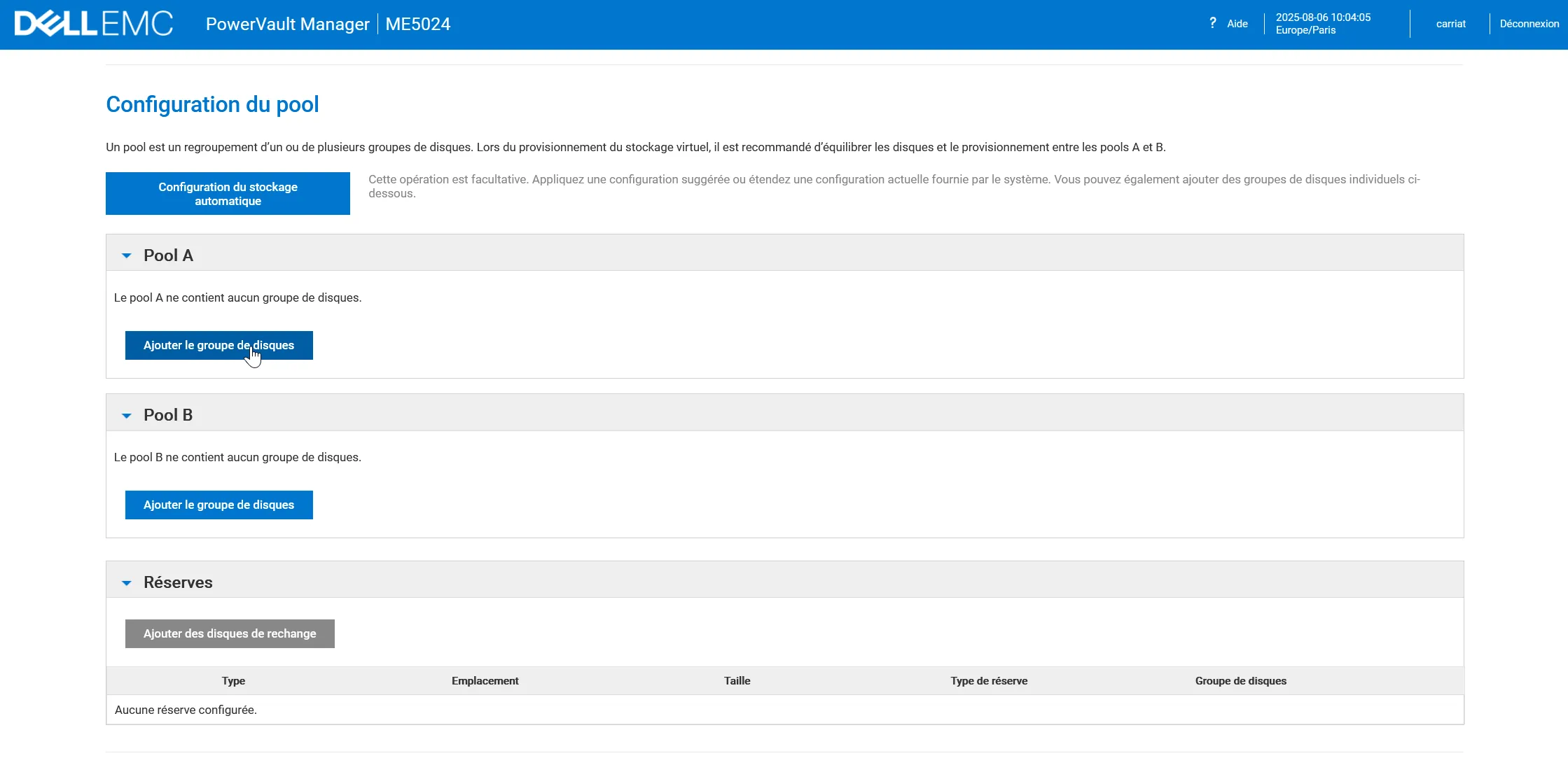

Il faut créer un groupe de disques SSD SAS et un groupe de disques SAS dans le pool A.

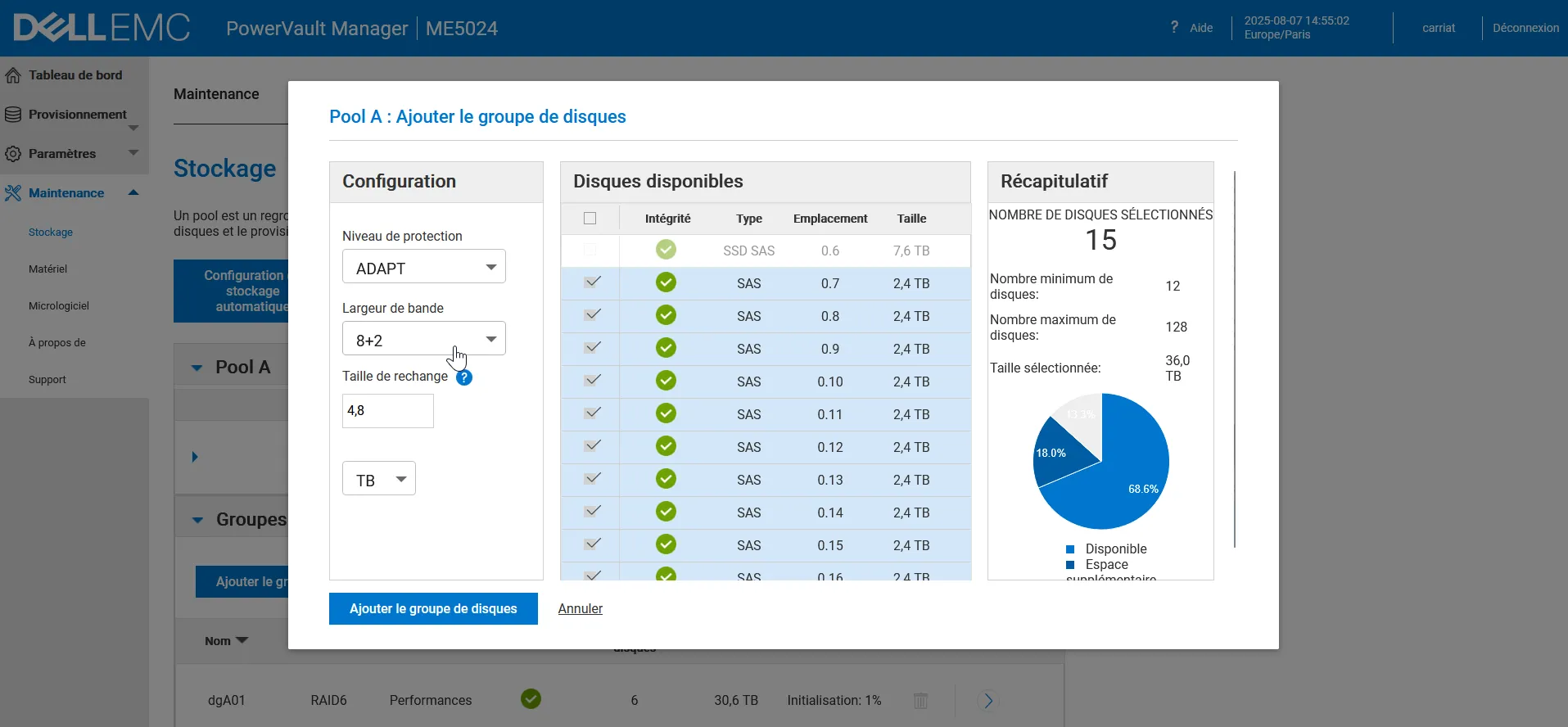

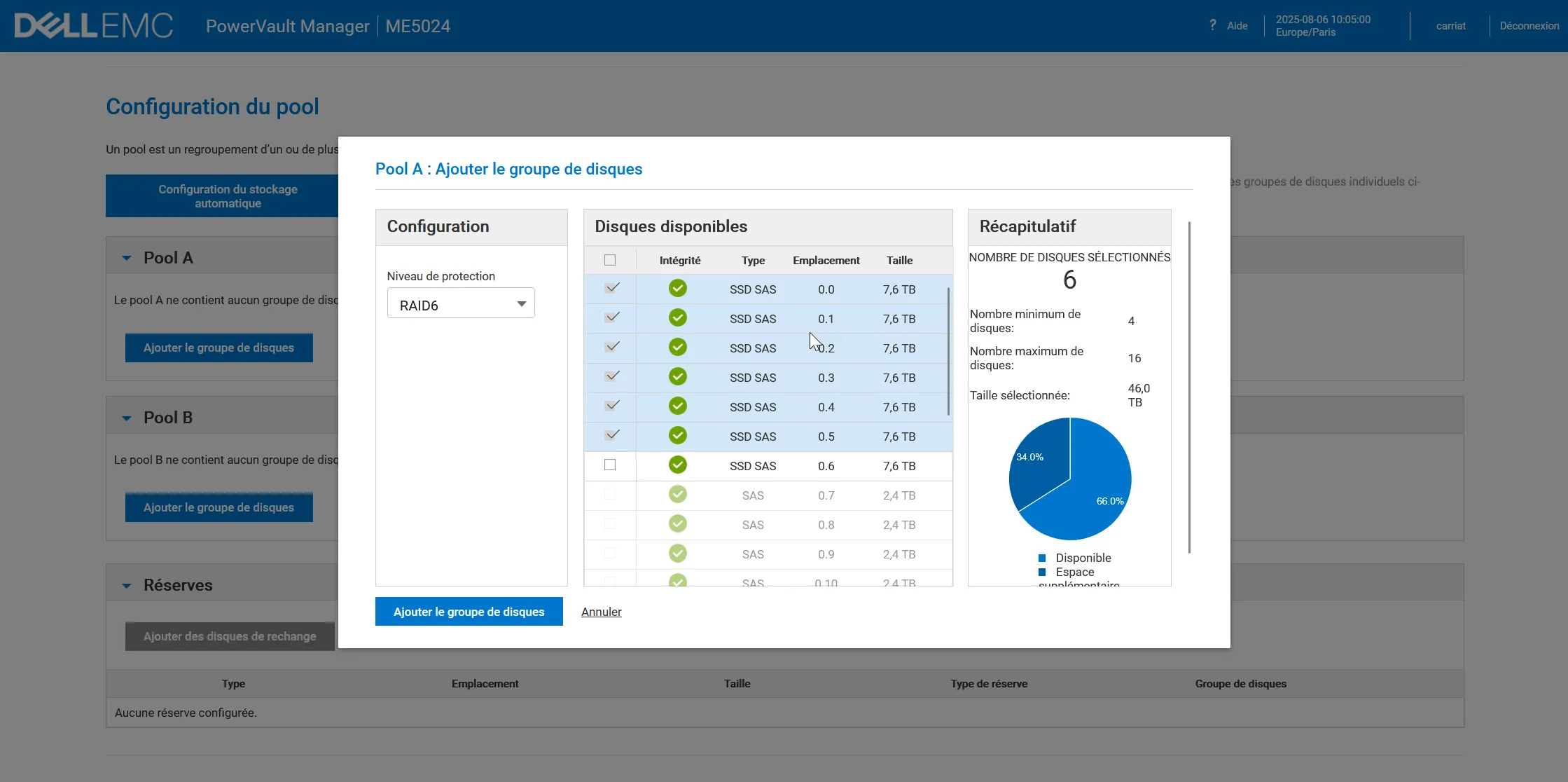

Les disques SSD SAS seront en RAID6 et les disques SAS seront en ADAPT.
On garde un disque SSD SAS en Spare.

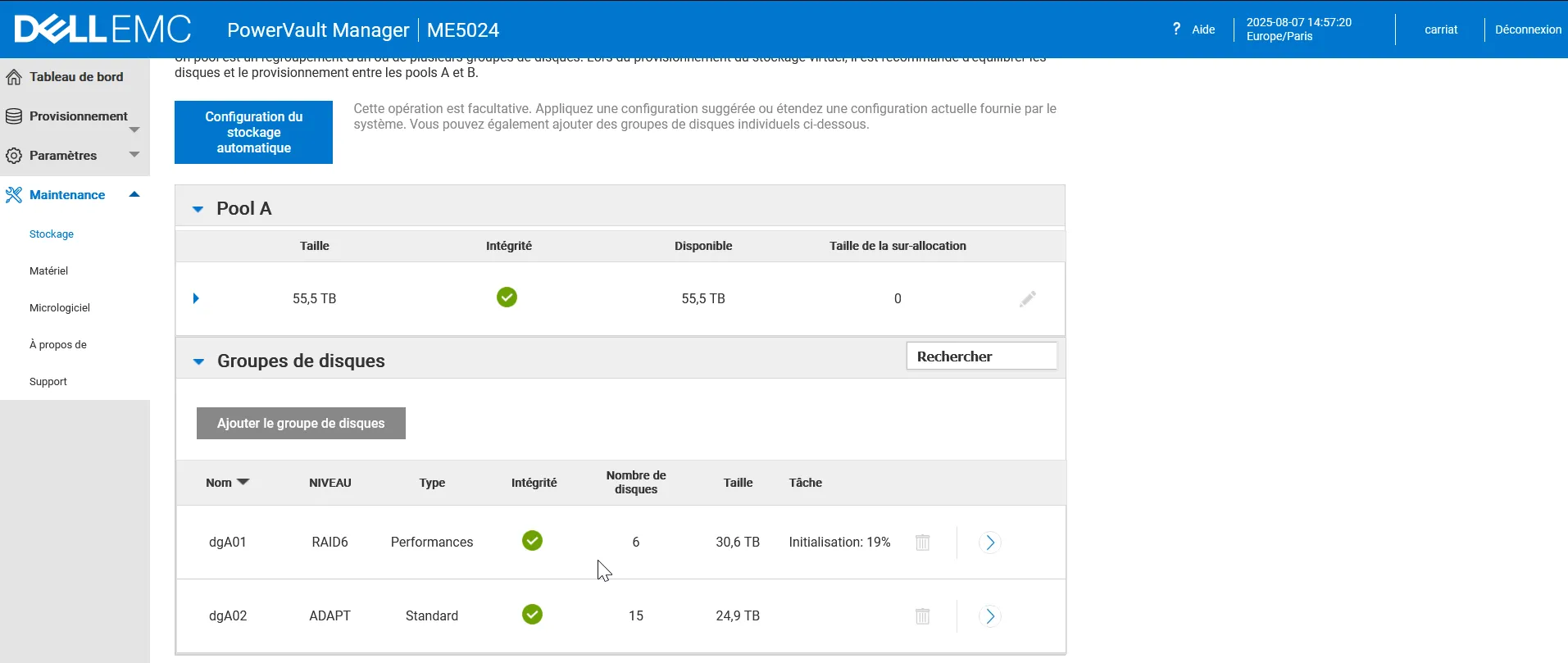

On a donc un pool A avec deux groupes de disques.
Pour le moment, on passe au tableau de bord en passant le provisionnement car nous attendons le branchement des serveurs.
Tableau de bord

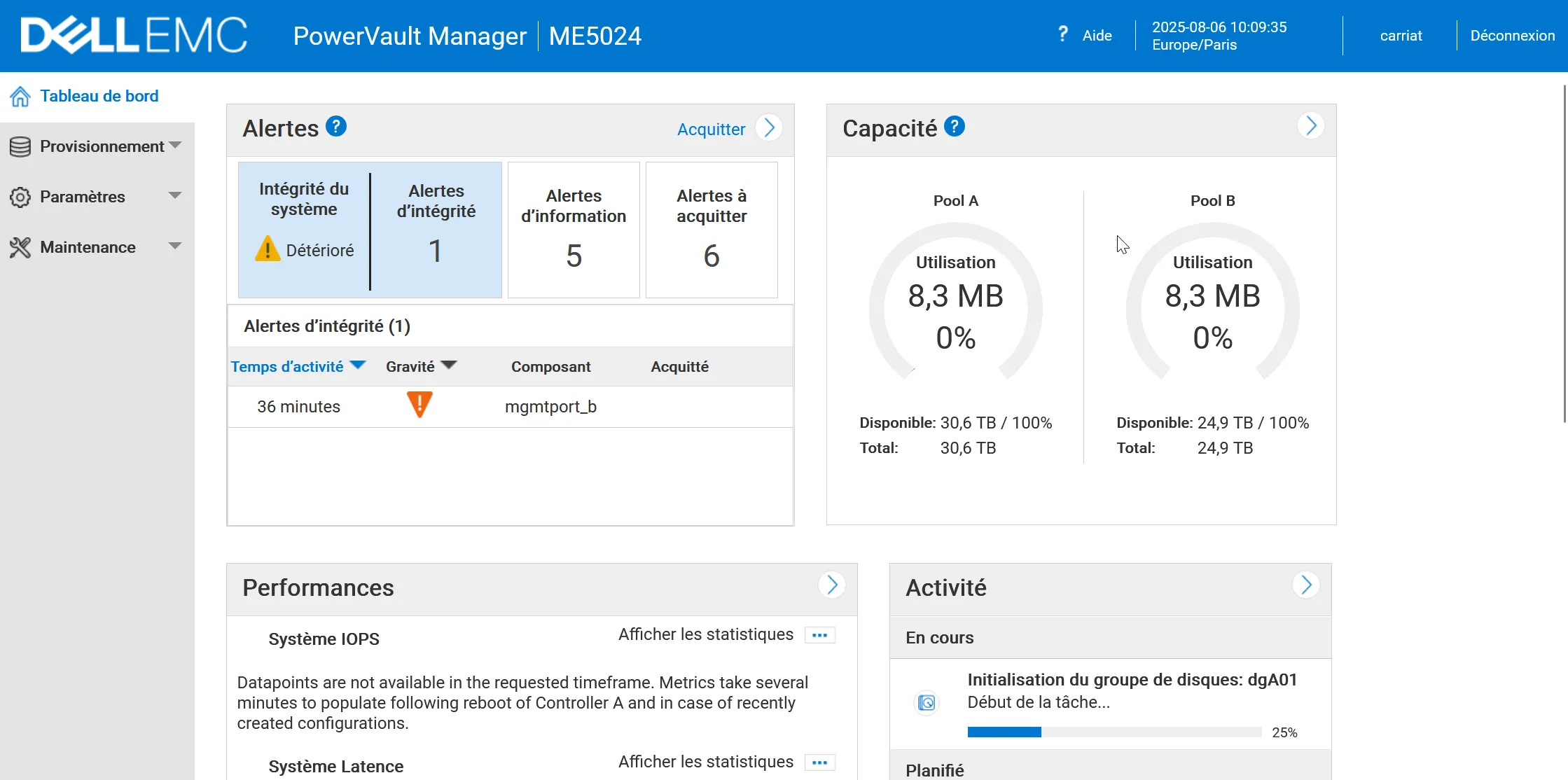

Section intitulée « Tableau de bord »On arrive sur le tableau de bord de la baie SAN
Mise à jour

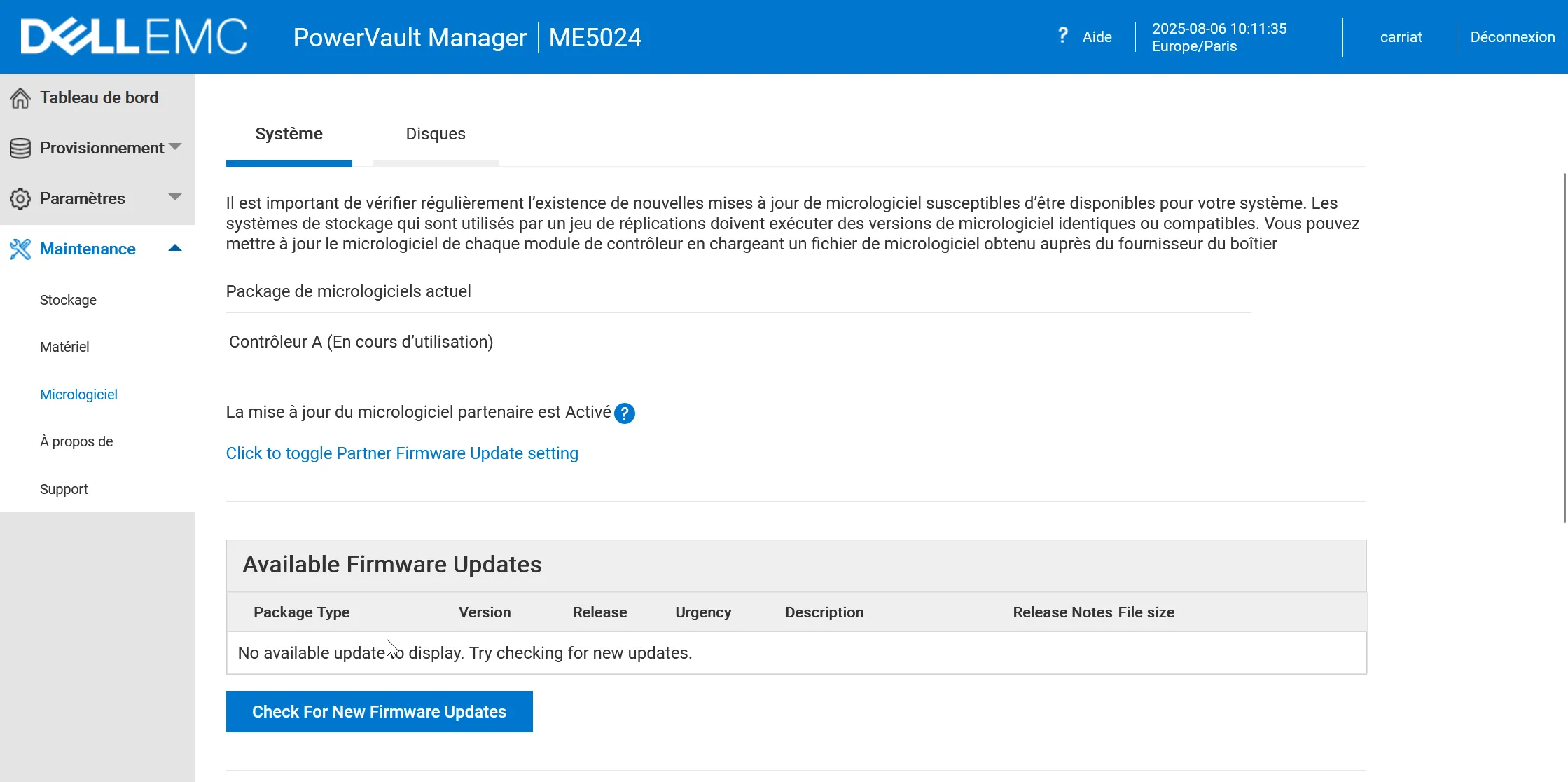

Section intitulée « Mise à jour »On peut vérifier/installer les mises à jour dans le menu Maintenance > Micrologiciel > Check for New Firmware Updates
Création des volumes

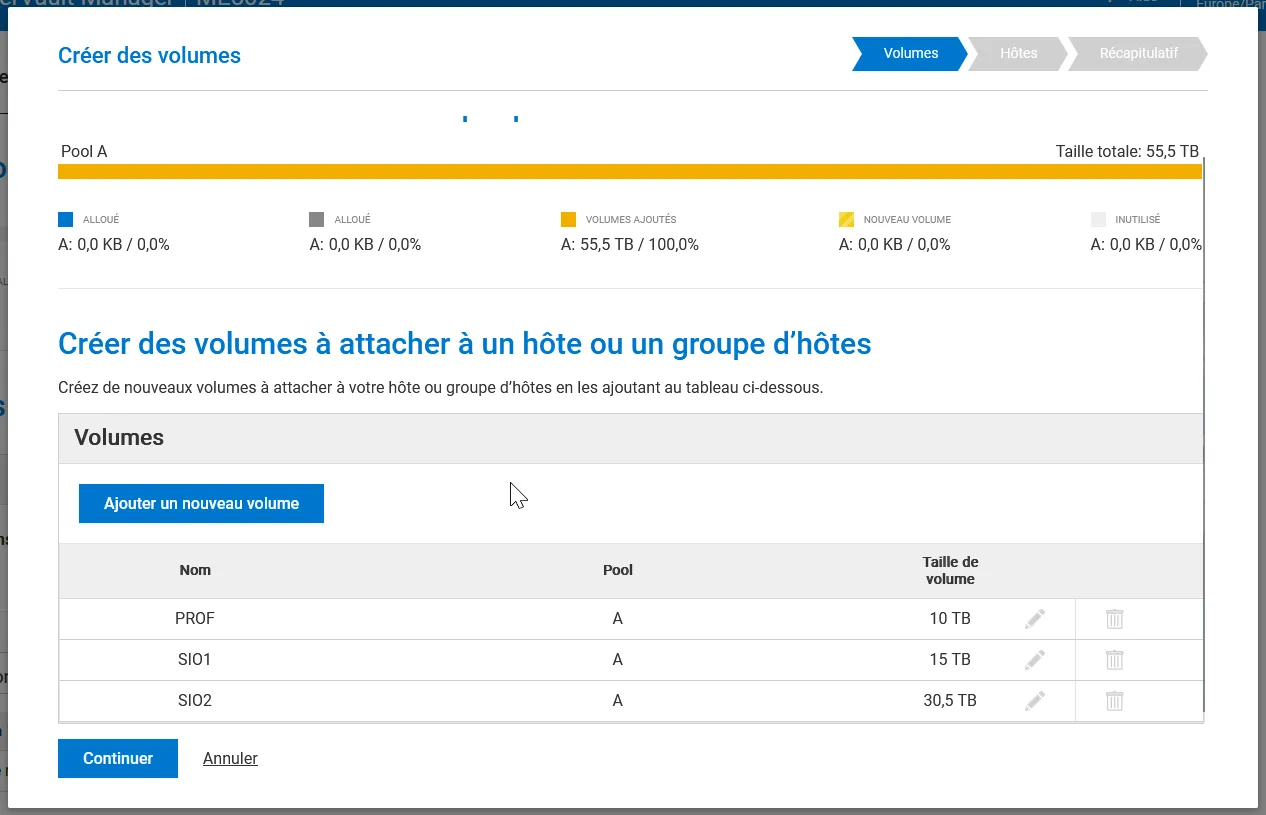

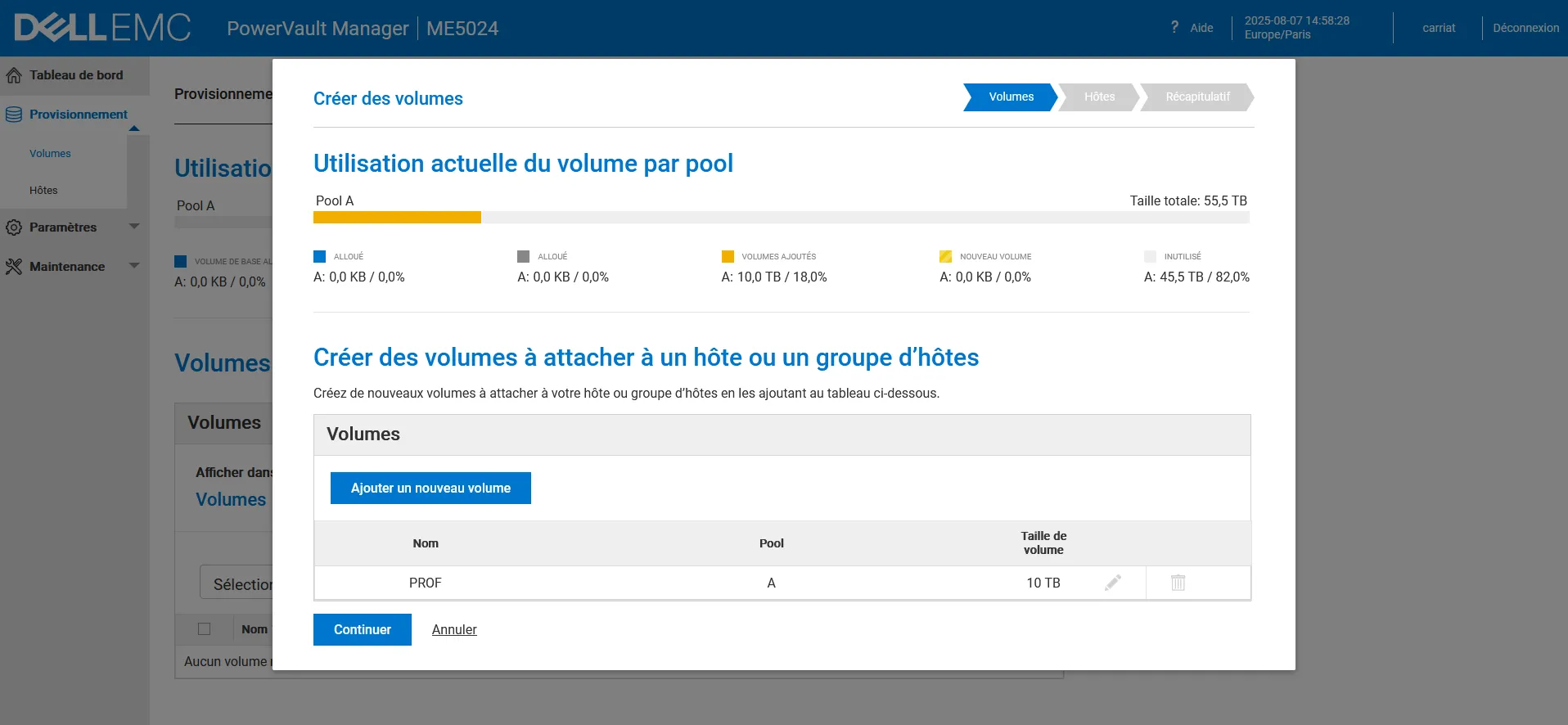

Section intitulée « Création des volumes »Nous pouvons découper notre pool de 55go en plusieurs volumes.
Provisionnement > Volumes
Créations des groupes d’hôtes et des hôtes.
Section intitulée « Créations des groupes d’hôtes et des hôtes. »Nous avons 3 serveurs avec deux connexions SAS chacun.
Renommage des initiateurs

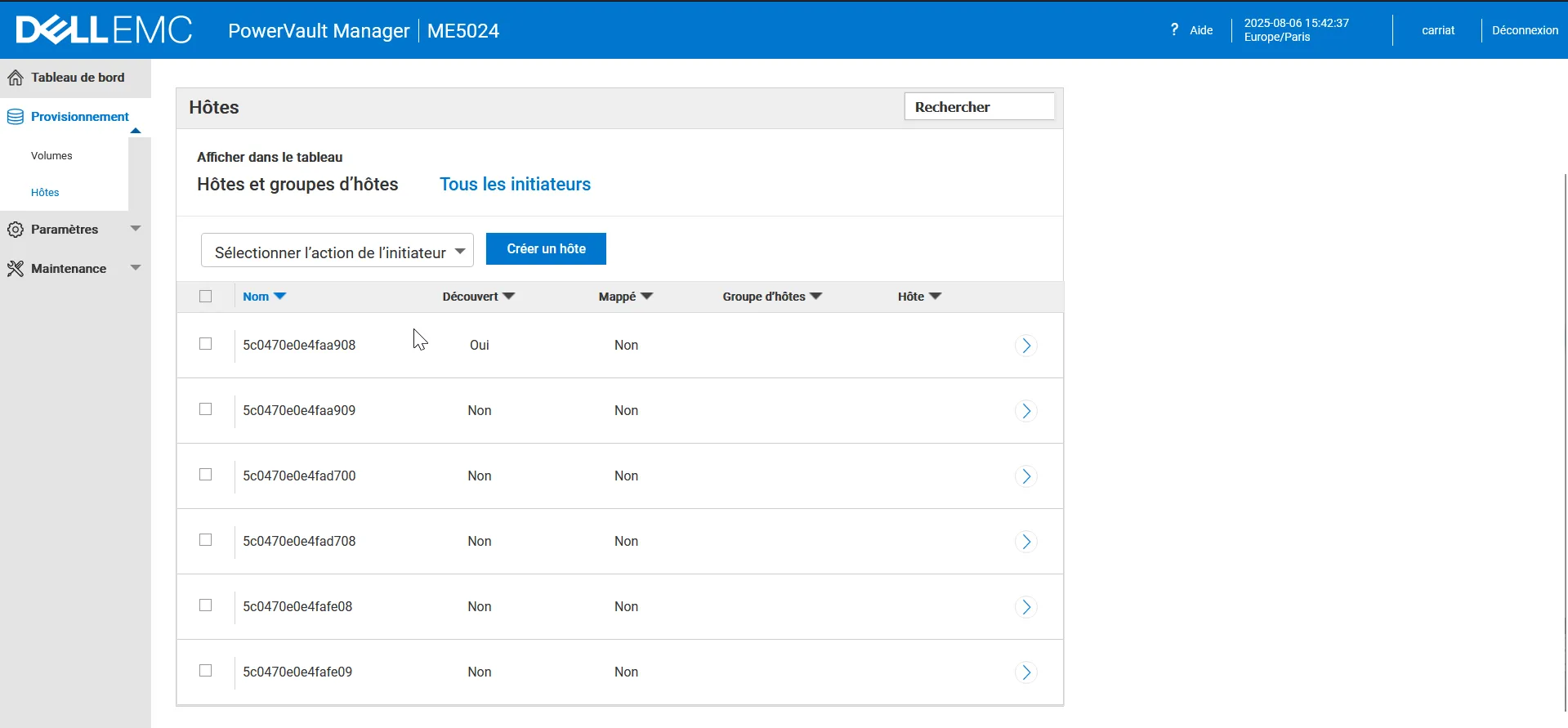

Section intitulée « Renommage des initiateurs »Nous allons déjà identifier les initiateurs.

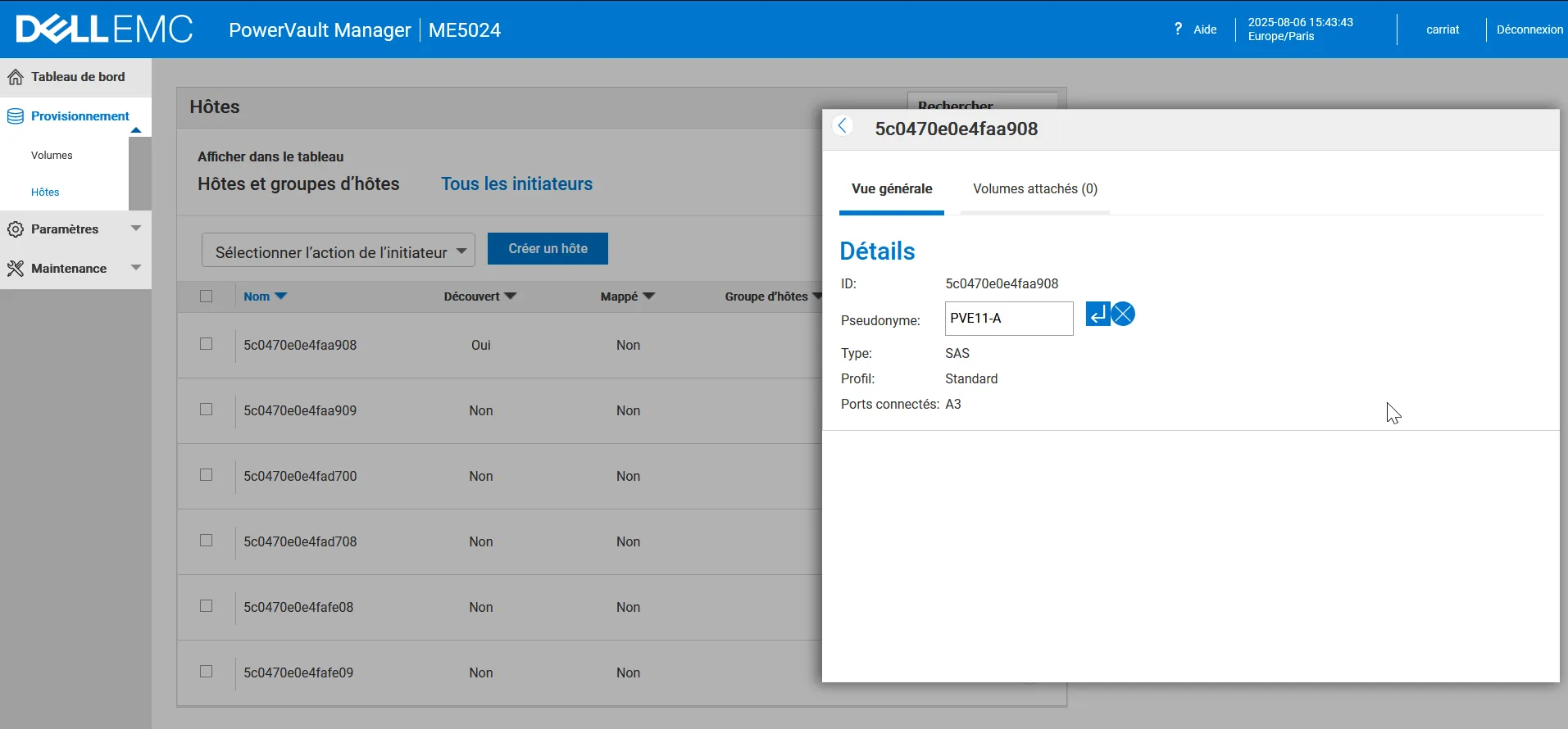

En connectant les câbles et en regardant le port connecté, nous allons donner des pseudos aux initiateurs
Création des hotes

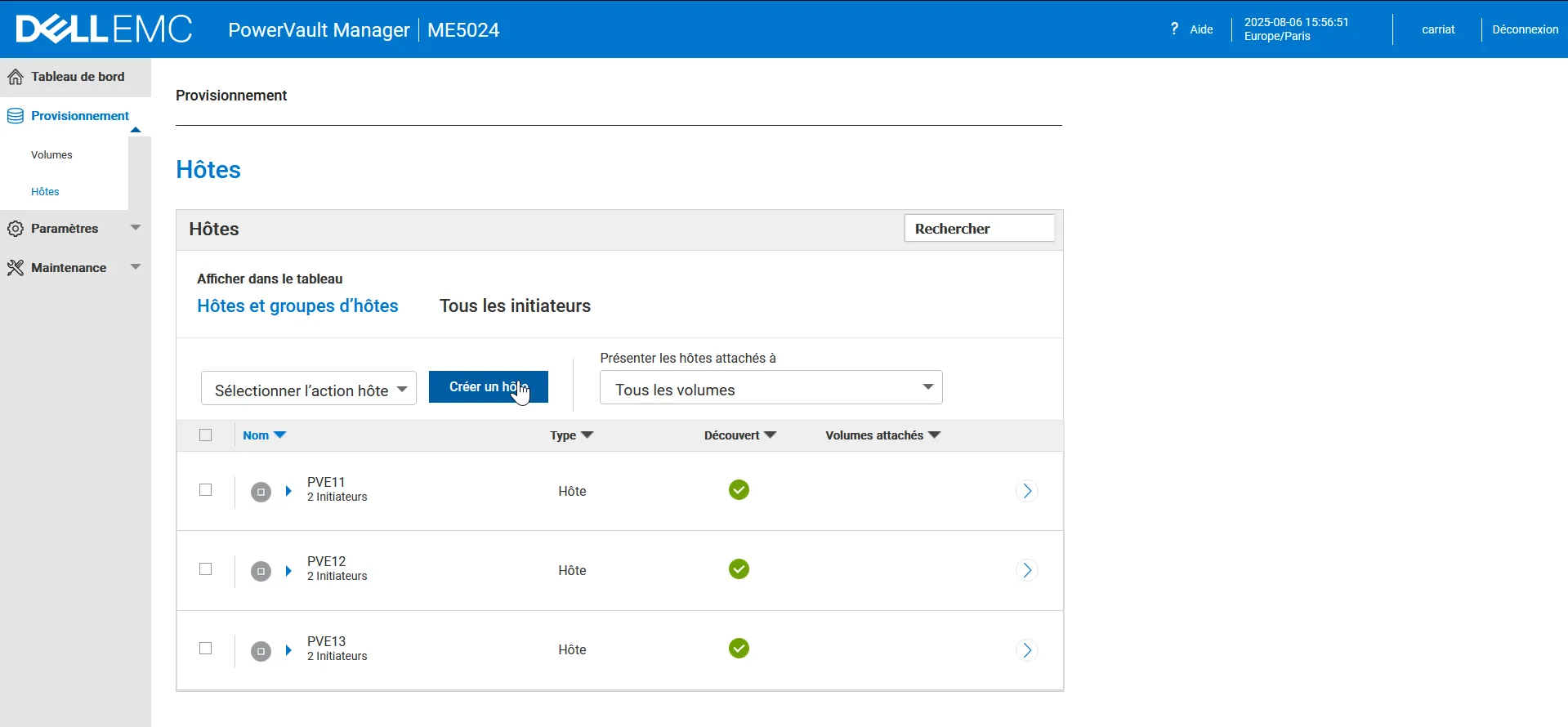

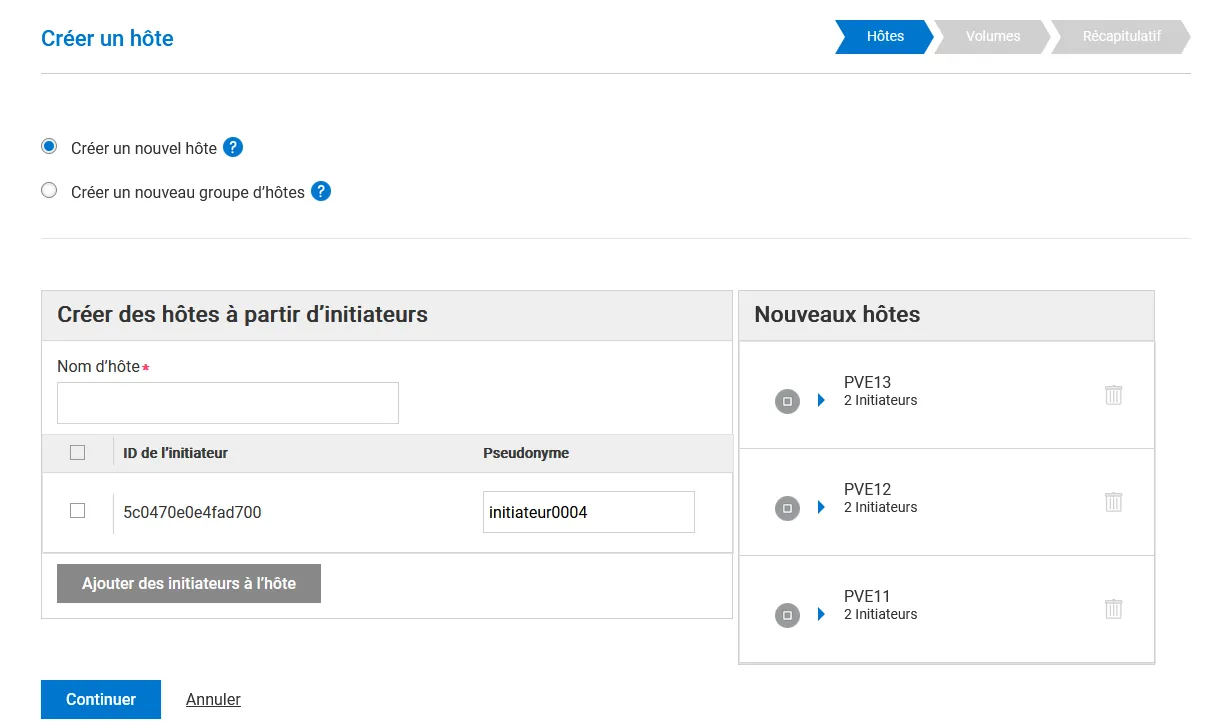

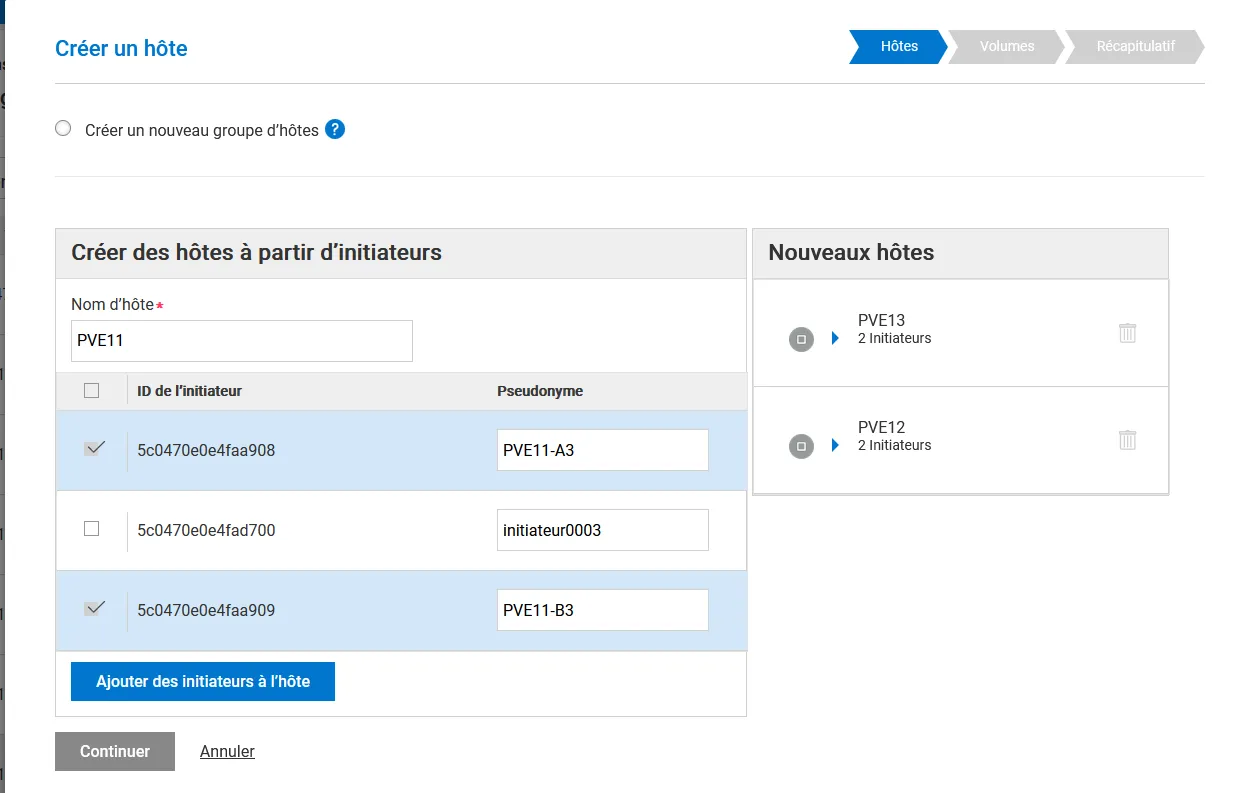

Section intitulée « Création des hotes »On va ensuite regrouper les initiateurs par serveurs
Création d’un groupe d’hôte
Section intitulée « Création d’un groupe d’hôte »Dans provisionnement > Hôtes

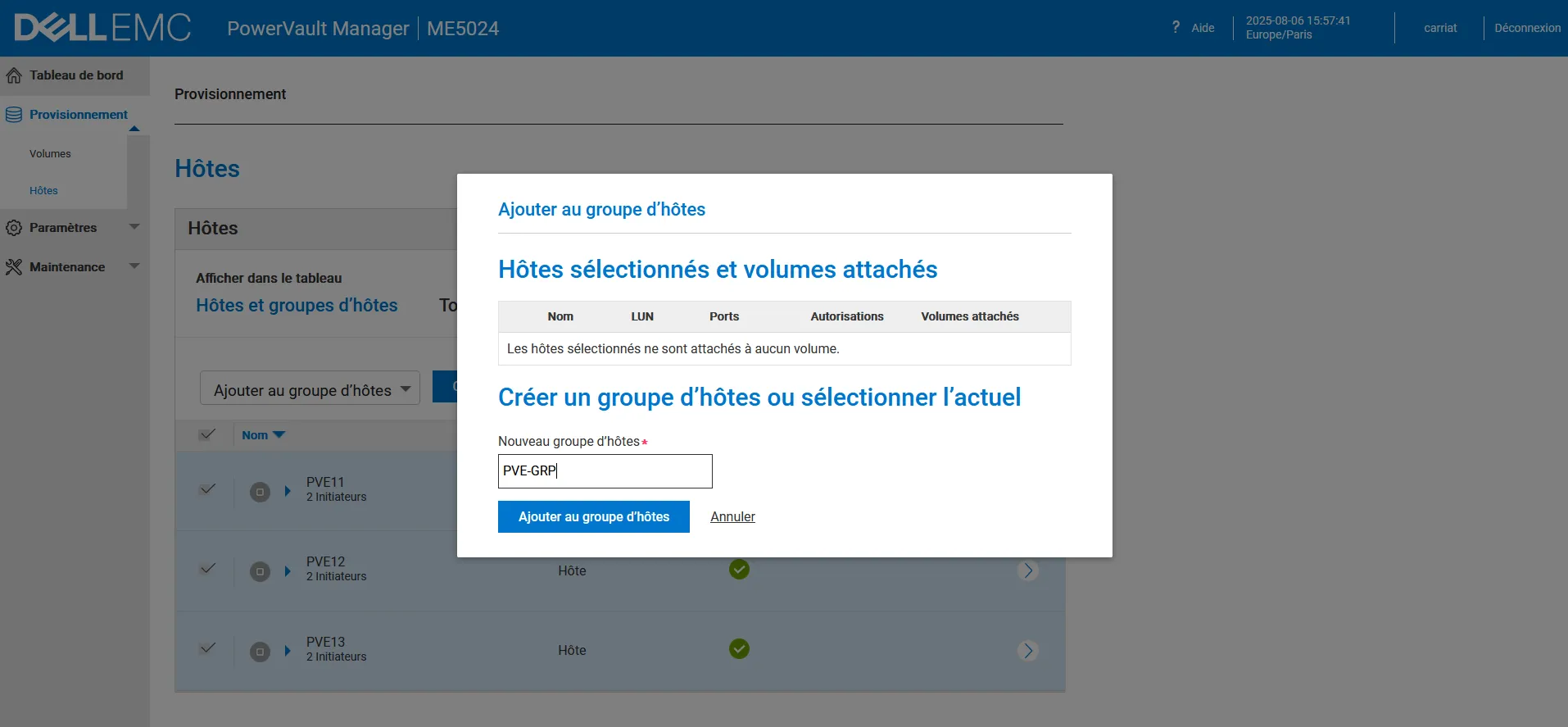

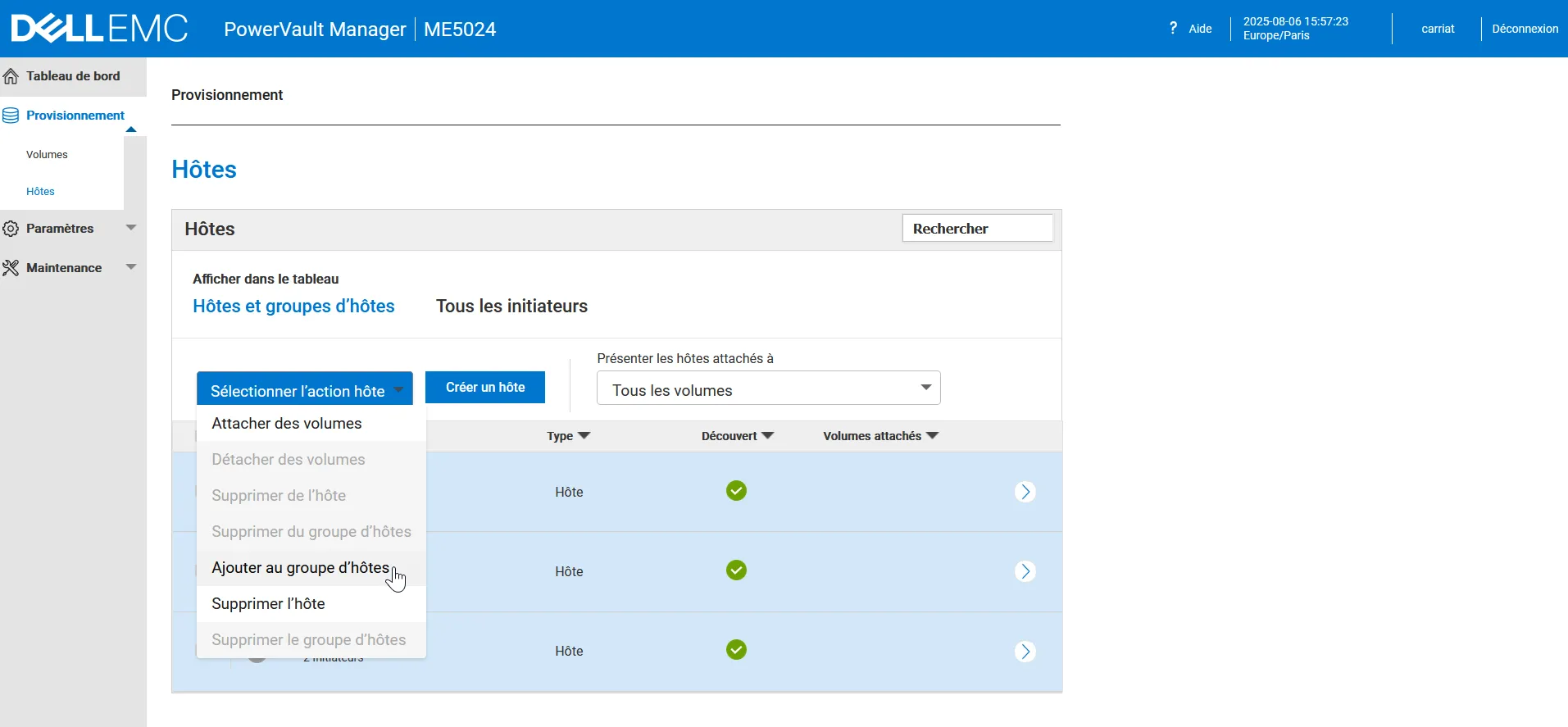

On sélectionne les hôtes et on sélectionne l’action Ajouter au groupe d’hôtes.
On nomme notre groupe.

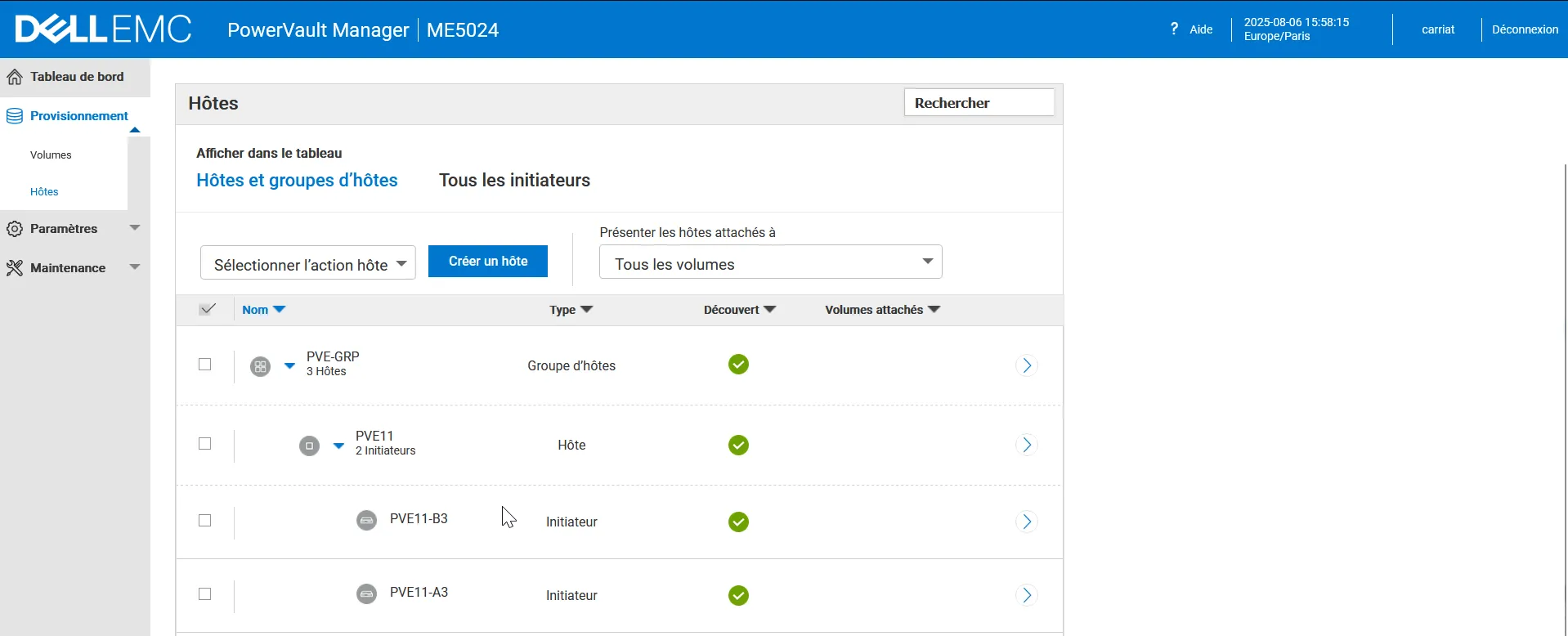

Notre groupe est bien créé.
