Cisco Packet Tracer - Ajouter un port série à un routeur

Pour pouvoir brancher plus de deux interfaces sur un routeur dans Cisco Packet Tracer, il est nécessaire d’ajouter des modules d’extension. Voici comment ajouter un port série à un routeur dans Cisco Packet Tracer :

1. Sélectionner le routeur : Cliquez sur le routeur auquel vous souhaitez ajouter un port série.

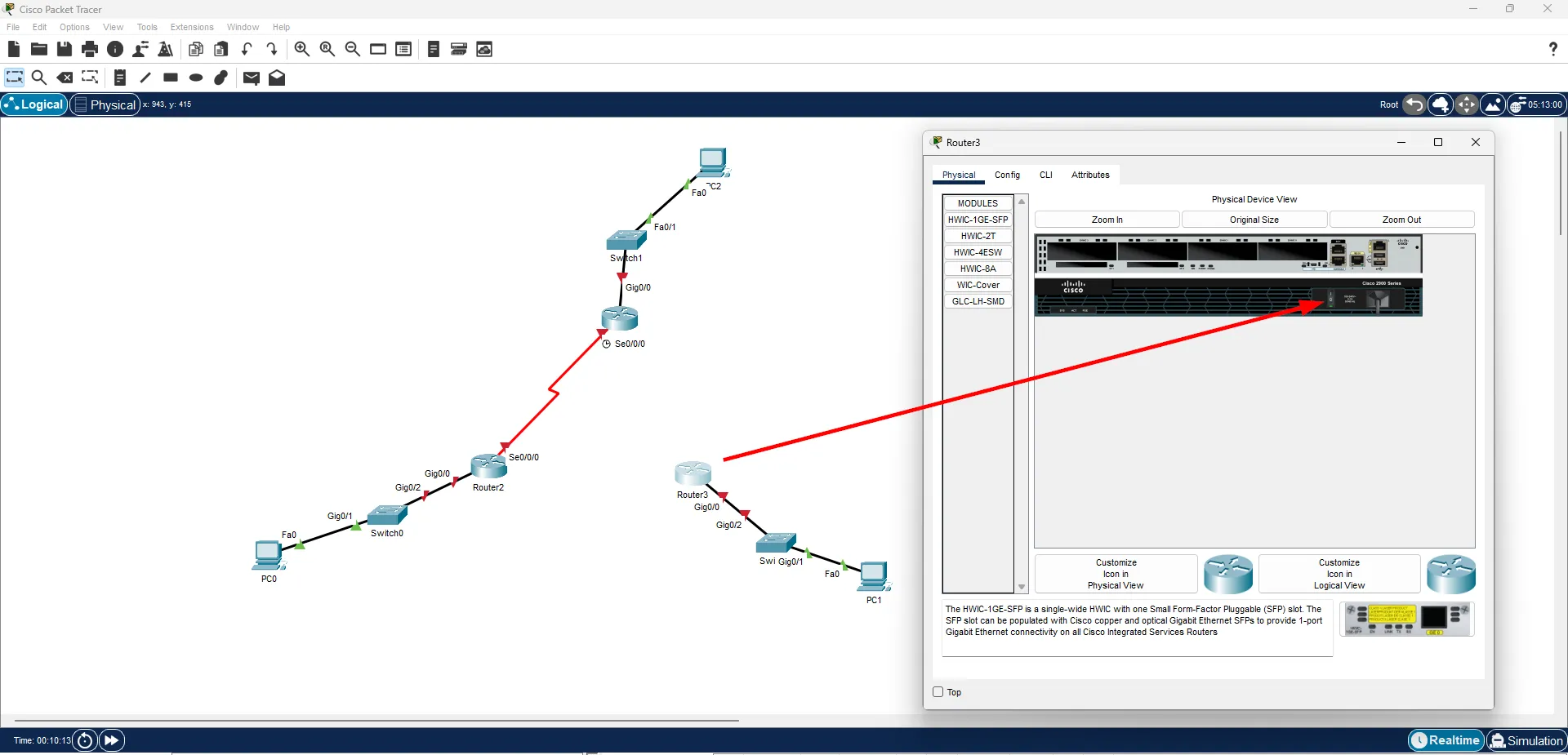

2. Accéder à l’onglet “Physical” : Dans la fenêtre des propriétés du routeur, cliquez sur l’onglet “Physical” pour accéder à la vue physique du routeur.
3. Éteindre le routeur : Avant d’ajouter un module, il est nécessaire d’éteindre le routeur en cliquant sur l’interrupteur situé à droite de l’image du routeur.

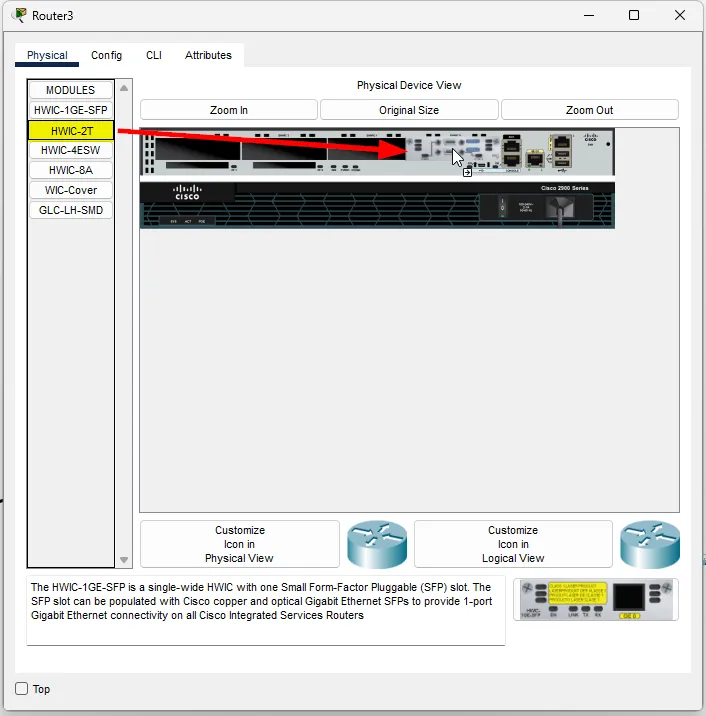

4. Choisir une carte d’extension HWIC-2T pour ajouter deux ports série.

5. Redémarrer le routeur en cliquant à nouveau sur l’interrupteur.

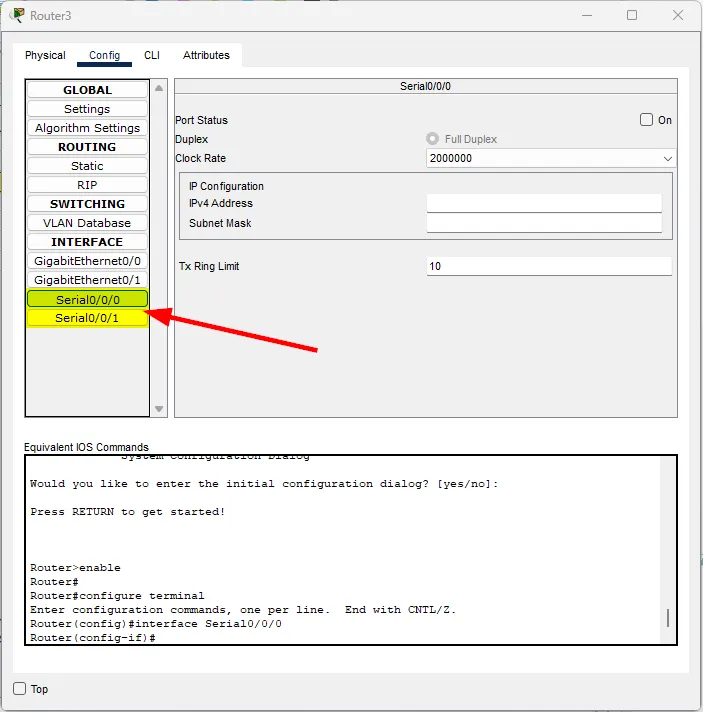

Une fois le routeur redémarré, vous verrez que deux nouveaux ports série ont été ajoutés et sont prêts à être utilisés.
